VP-7723A修理と調整　その3

2017.12.23

　Panasonic製Audio analyzer、オーディオアナライザVP-7723A修理の続きです。 約一週間を経過し、問題点が段々見えてきました。10Hz台で、 リレーがカチカチといって測れない問題は、私の認識不足でした。 RESPONSEをSLOW設定することにより解消しました。
　むしろ新たな問題が浮上してきました。 それは、始動時はOKでも、10〜20分経過すると、固まる（フリーズする）という問題です。 どうもどこかが温まってくるとフリーズするらしく、一度フリーズすると、再始動直後にはOKでも、 ２〜３分後にはもうフリーズします。（周波数を変えようと、ロータリーノブを回転すると、 1回は周波数変更できても、次にはフリーズしたりします。）CPU周りが怪しいと見当を付けて、 U4（NEC D8085AHC-2) を抜いて見たところ、中央部下の基板が妙に焼けているようです。 フリーズ後に電源を切り、各ICを触ってみた感じでも、U4が一番温まっています。(U4 の中央部、基板裏には、74HC00があり、これが怪しいのかも？）また、 アルミ製シールドケースの内側も、U４の付近だけが妙に汚れていて、空気の流れがうかがえます。

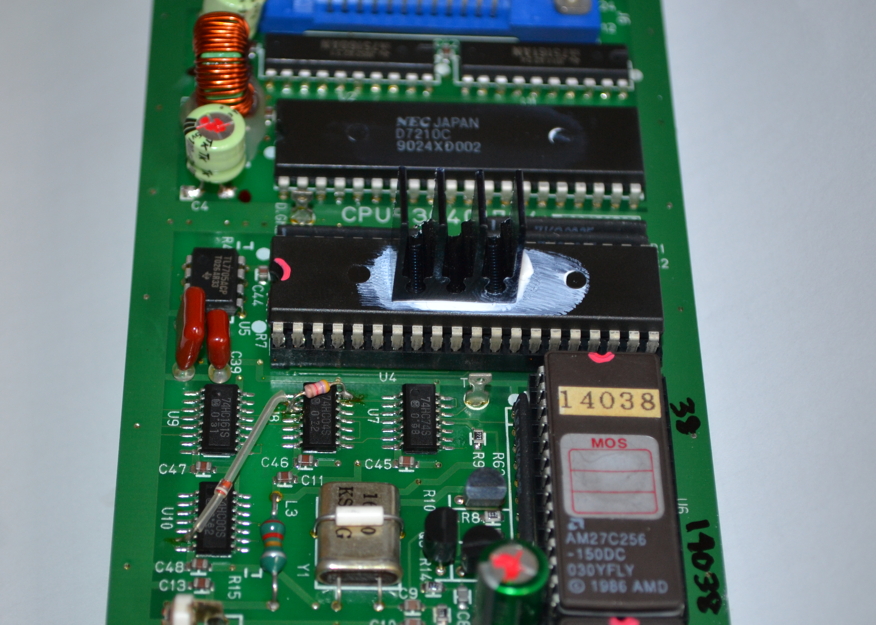

　そこで、下の写真のように、小さな放熱器をシリコングリスで仮貼り付けして、テストしてみました。 これだけのことで、50分たってもフリーズしないようです。 （アルミ製ケースから出していますが、放熱器無しでは10分でフリーズしました。室温20.5℃） ということで、放熱対策を考えています。 ひとつは、沖電線のクールスタッフ（放熱フィルム）のU4と 74HC00への貼り付け、 もう一つはアルミのシールドケースの上下の放熱穴あけです。進展があれば、またご報告します。

CPUの放熱？
