VP-7720A修理　その6, Repair No.6

2015.9.14

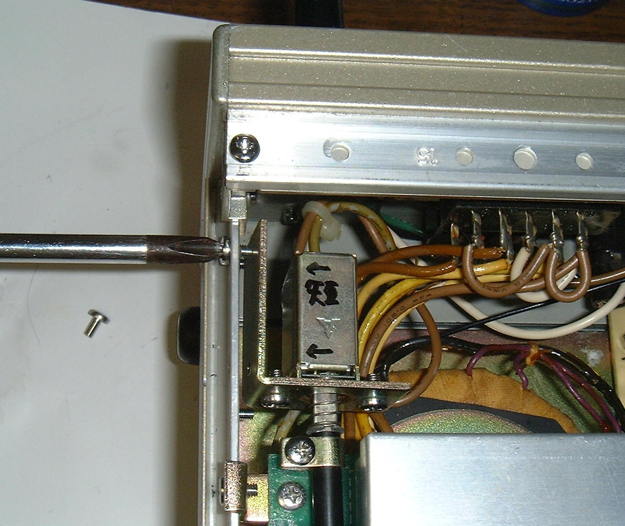

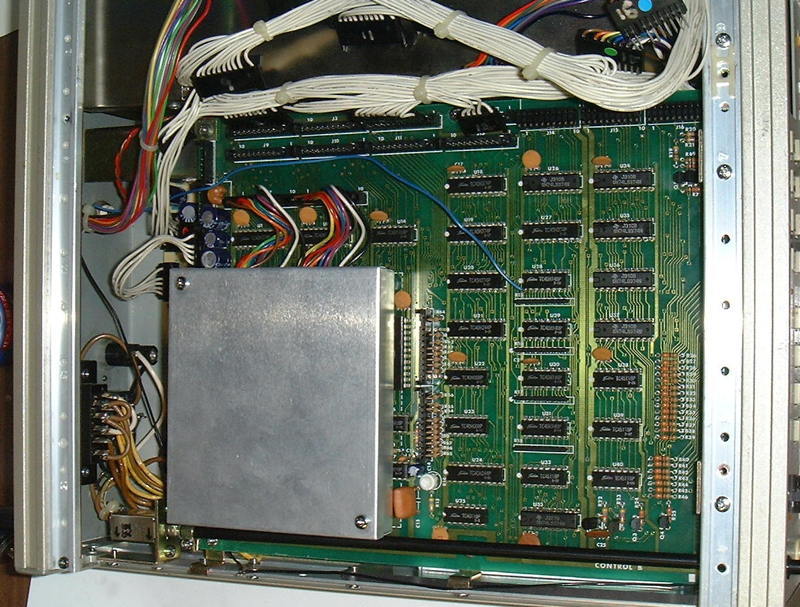

　VP-7720A（National、ナショナル製）オーディオアナライザのバックアップ用電池の交換です。 まず、ネジ６本で固定されている上蓋をはずします。 次にコントロール基板上のコネクターを外します。写真で残っている２系統は外さなくて良いです。 コントロール基板を固定しているネジを緩めるのには、電源スイッチから伸びている、 ベークライト製のロッドが邪魔です。２枚目の写真のように、ネジ２本を外して、 ロッドが遊ぶようにします。（前修理者による青色ジャンパー線がありましたが、これも外しました。）
解体1

　こうすると、難なくコントロール基板の固定ネジを外せます。
解体2

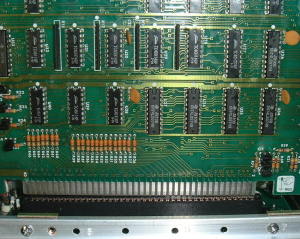

　次に、コントロール基板を後方にずらして、引き抜きます。
解体3

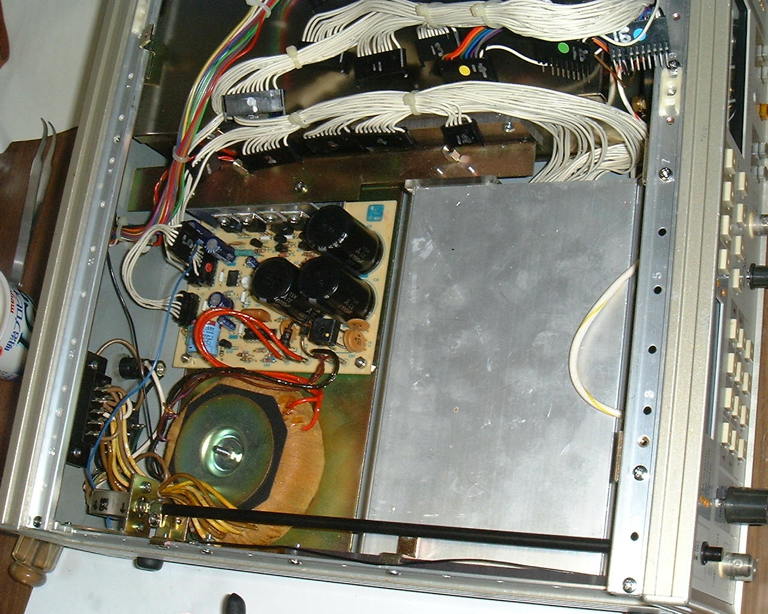

　下の写真のようになったら、電源基板の固定ナット（２個）とボルト1本をはずして、 電源基板を引きずり出しました。コネクター３個も外しましたが、電源トランスからの配線は、 そのままで作業しました。電池回りの配線は、既に裏打ちしたので、今回は電池の交換です。 Varta製の3.6V 70mAhのニッケル水素に交換しました。 ついでに、整流と安定化電源回りの電解コンデンサーも大半交換しました。
解体4

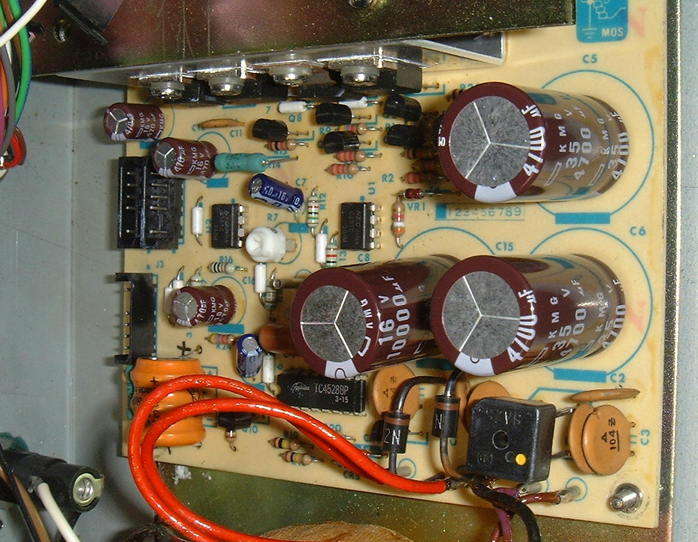

　手持ちの関係で、古いままの電解コンデンサー（青色）も残っていますが、 茶色のものは、ニッケミ製の新品です。 電源部は片面基板なので、少し気楽です。といっても作業は自己責任です。
解体5

　組み立て後のテストでは、指針の揺らぎが小さくなったと感じました。 電源部コンデンサー交換の効果はあったようです。 ついでに、コントロール基板も1号機のものと交換しました。 LPフィルターと400HzのHPフィルターを同時に使えるようになりました。 （２号機のROMは、やはり同時使用できない設定になっていたようです。）
