VP-7720A修理 その15, Repair No.15
2016.6.19
Analyzer基板BのLEVEL ADJ(R147)、M1 FS ADJ(R139)とM2 FS ADJ(R133)の調整について 私なりの方法を説明します。 （ただし、これはあくまで私の解釈です。）
LEVEL MEASUREMENTの場合、0.3VFs以上ではM1(メーター小）とM2（メーター大）は同じ値を示す訳ですが、 M2の指示値はR147でもR133でも変えれるのです。 それでは、R147とR133の正しい組み合わせはどうして分かるでしょう？ このように調整した1号機の歪率の結果を下に示します。ほぼ２号機に匹敵する状態まできたようです。前回ご説明した電解コンデンサー交換の効果は絶大で、指示値が極めて安定しました。 その他にも色々と問題がありましたが、それについては、次の機会に。
これが、ヒントです。この組み合わせが、間違っているとDISTN測定時の値が狂ってきます。 間違っている状態では、rejectionされてはいけない第２高調波や第３高調波が100%評価されません。 （実際上は、第２高調波が95%?100%、第３高調波が100?105%程度です。） 何故か考えてみます。DISTN測定時におけるR147の役割は、歪率の算出に必要な分母の設定です。 従って、LEVEL測定時にR147でシグナルを絞りすぎていて、R133で大きく見せかけているとDISTN測定時に 高調波が正しく評価されないということが生じます。

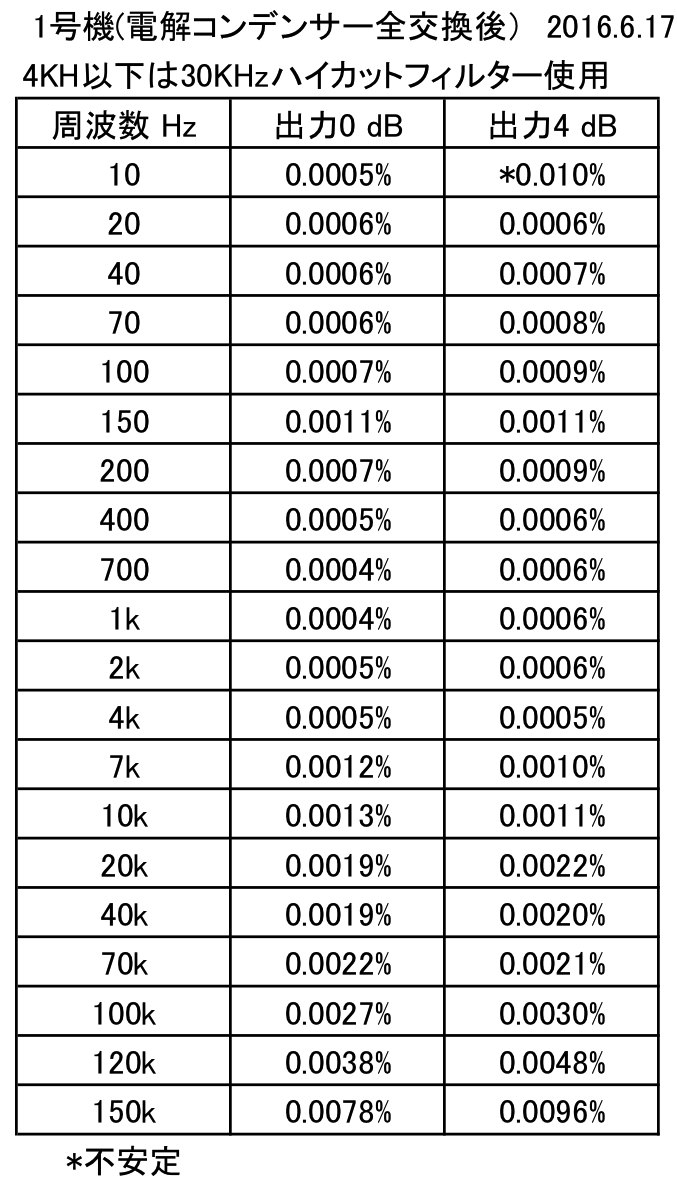

このように調整した1号機の歪率の結果を下に示します。ほぼ２号機に匹敵する状態まできたようです。 前回ご説明した電解コンデンサー交換の効果は絶大で、指示値が極めて安定しました。 その他にも色々と問題がありましたが、それについては、次の機会に。
