VP-7720A修理　その14, Repair No.14

2016.6.5

　VP-7720A　National（後のPanasonic）製オーディオアナライザー1号機の修理です。「その１０」で1 号機の現状をお見せしましたが、一番気になる所は、160-10Hzのレンジです。 実用上、大きな問題になるほどではないのですが、２号機と比べると明らかに歪率が大きいです。 それと、指針の安定性が少し悪いことも気になります。 前回「その1３」でお見せしたように、発振回路に大きな問題はないですから、 １号機の歪率回路を重点的に調べました。
　この歪率回路の基板は２段重ねになっており、上側はinput（アッティネーターを含む）、 1段目の鋭いノッチフィルター、下側は2段目のノッチフィルター、ハイカットとローカットフィルター、 割り算回路、オートレンジ用のアンダー・オーバー検出などから構成されています。 はじめはBCDコードを使った周波数設定回路のリレー、自動同調回路のフォトカプラーなどを疑っていました。（ノッチフィルター用のコンデンサーは既に調整してあるので。） リレーを新品にしたり、フィルター回路の抵抗値を検査したりしましたが、決定打がでません。
　そうこうする内に、下側（２段目）の基板上の電解コンデンサーの一つ（100uF,10V）に 液漏れが生じていることに気づきました。 （２段目入力直後のLM318の電源デカップリングコンデンサー) 次々と電解コンデンサーを取り外して調べたところ、多くのものが足に青緑っぽい粉が付着しています。 そういえば、先人に電解コンデンサーを全部変えている方がいらっしゃいました。
http://blog.livedoor.jp/bestsound08/archives/1638990.html
　土日を使って、歪率回路の基板2枚と発振回路の電解コンデンサーのほとんどを交換しました。 （まず、近くのジャンク屋さんで大量に購入しました。）疲れました。 さて、この効果は？それは、次の機会にでも。

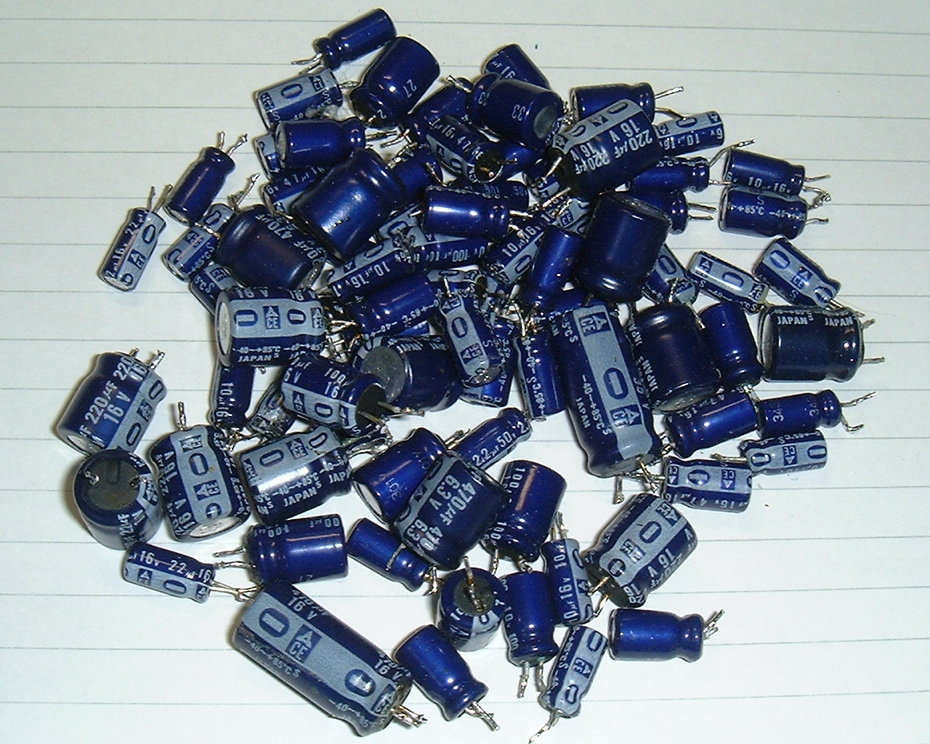

液漏れケミコン
