VP-7720A修理　参考情報 5, Additional information No.5

2017.9.7

　VP-7720A及びVP-7721A（Panasonic、旧National)の歪率回路の動作について質問がありましたので、 ノッチフィルターの抵抗、コンデンサー切替え動作表を掲載します。 （なお、これは私の理解です。間違いがあっても責任は持ちません。） 表では、160Hz?1.599kHzの周波数帯の上位の桁について示してあります。 下位の桁のリレーK22?K25、 K26?K29も同様ですが、0?9の範囲だけが使われています。 さらに発振回路の周波数設定も同様に、BCDコードを使っています。）
　VP-7720A、VP-7721Aともに古い製品ですから、リレーの接触不良、 あるいは抵抗値やコンデンサー容量の経時変化のために、 同調周波数や発振周波数の「ずれ」が生じていることがあります。 例えば、リレーK18が接触不良になると、200、300、600、700、 1.000k、1.100k、 1.400k、1.500kHzなど特定の周波数で同調不良になります。

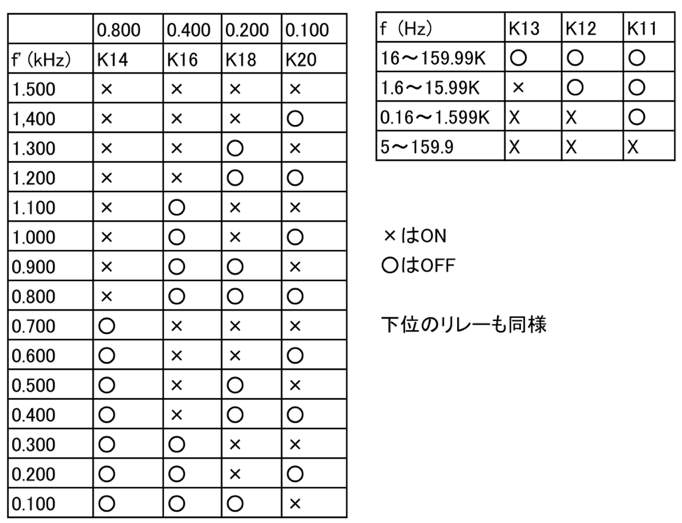

リレー動作表

　リレーの代替品については、以前記述しましたが、一つ注意です。 ダイオード内蔵のリードリレーへの交換は避けてください。 （多くの場合、製品番号にDを含むものです。）安易に付け替えるとU116やU117が死ぬ可能性大です。 （ただし、ベテランの方で、逆差しをお考えの場合は別です。） いずれにしろ、修理は自己責任です。よく理解して、覚悟して、行いましょう。
