VP-7720A 実動4

2025.12.3

　実動3で気になっていた問題について検討しました． 実動3の問題点Aは歪率のレンジ-30dBと-20dBの接続の問題でした． これはAnalyzer基板AのR38（ATT2 40dB，可変抵抗500Ω）の調整で解決しました．
　問題点Bですが，リレーK1, K2, K5, K6を新品交換しているうちに改善しました． どれが決定打だったのか不明です．（ 手持ちのVP-7721Aの回路図とVP-7720AのAnalzerA 基板のInput部分は異なるのが一因で分かっていません．） この間，寝た子を起こしたようで，色々とトラブルに巻き込まれました． K5をコントロールしているTD62307Pの12番ピンが壊れて（何故か抵抗0Ω）， このICの交換まですることになりました．

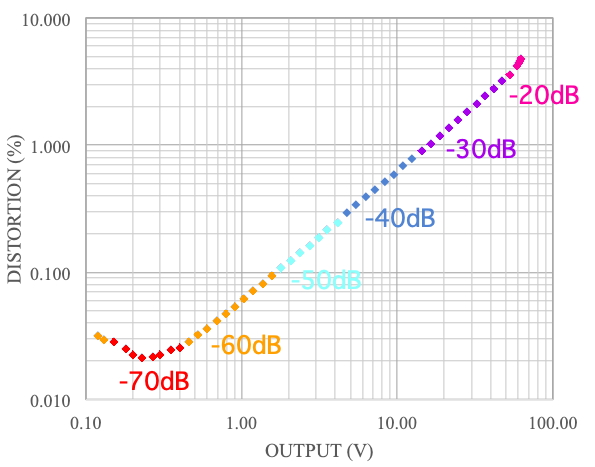

　自動測定化プロジェクトを始めてから一ヶ月半かかりましたが，下図のような綺麗なデータが取れたので， めでたく一段落です．（下図はE80CC SRPPの測定例）
E80CC SRPP
