VP-7720A 実動3

2025.11.26

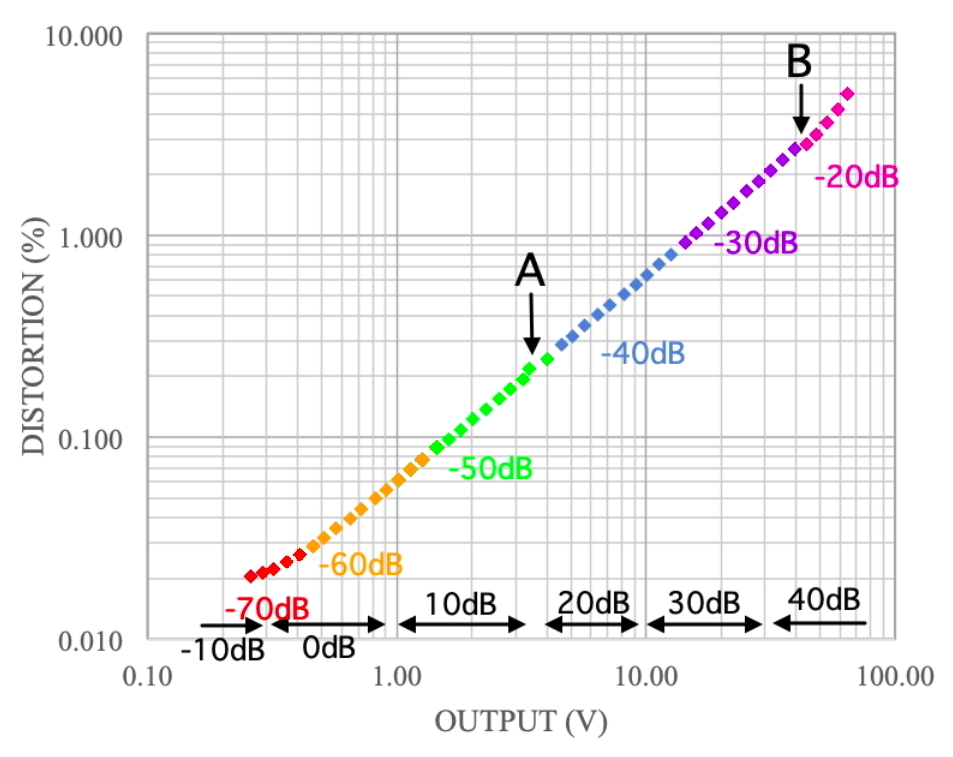

　VP-7720A自動測定化の続きです．自動測定を進めるにつれて， VP-7720Aの小さな問題点が浮上してきました．「実動開始」で見えていた「測定値のとび」問題です． 「実動2」で述べたオフセット調整によって，目立たなくはなりましたが，気になるところです． 下図はE80CCのSRPPの測定結果です．矢印AとBが問題の「とび」です．
訂正

　測定点を歪測定のレンジによって色分けしてあります． また，I/Pの測定レンジ，-10dBから40dB，はグラフ下部に矢印で示してあります． I/Pと歪のレンジ切替点が問題になっていることは明らかです． A点ではI/Pの測定レンジが10dBから20dBに，歪が-50dBから-40dBに切り替わりました． B点ではI/Pは切り替わっていませんが，歪測定のレンジが-30dBから-20dBに変わっています． B点の「とび」はかなり気になります．
　これらは，VP-7720A自体のレンジ切替に付随する問題です． これから回路図を見直して検討しますが，時間を要しそうです．
