VP-7720A その8

2025.10.28

　 I/P LEVELと歪率をデジタル表示する為のArduinoのスケッチは以下の通りです． A/Dコンバーターの出力を10回づつ読み込んで平均化しています．1秒ごとに測定値を更新します． 「その7」に記載の配線前提のスケッチです．素人の作ですから参考程度に見てください． 配線はなかなかに厄介ですが， それさえ出来れば，デジタル表示のプログラム自体は比較的やさしいです．
　このスケッチで「その5」の写真のように表示できます．

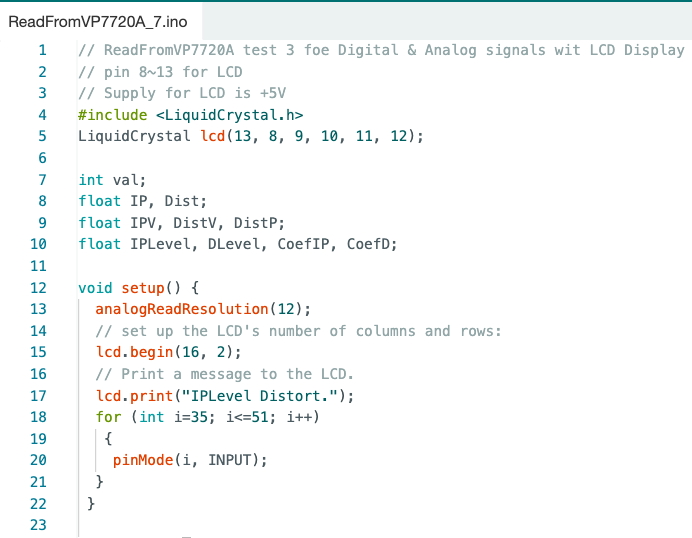

スケッチ1

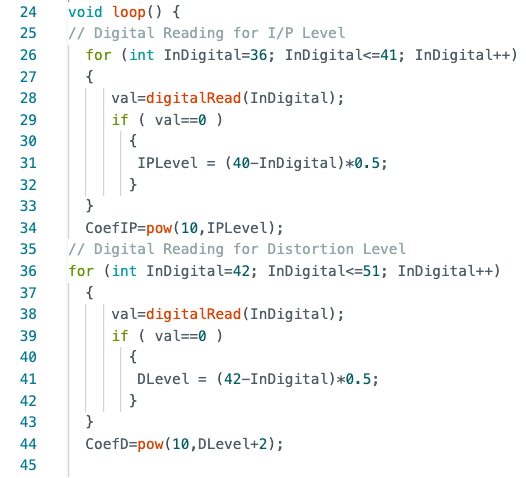

スケッチ2

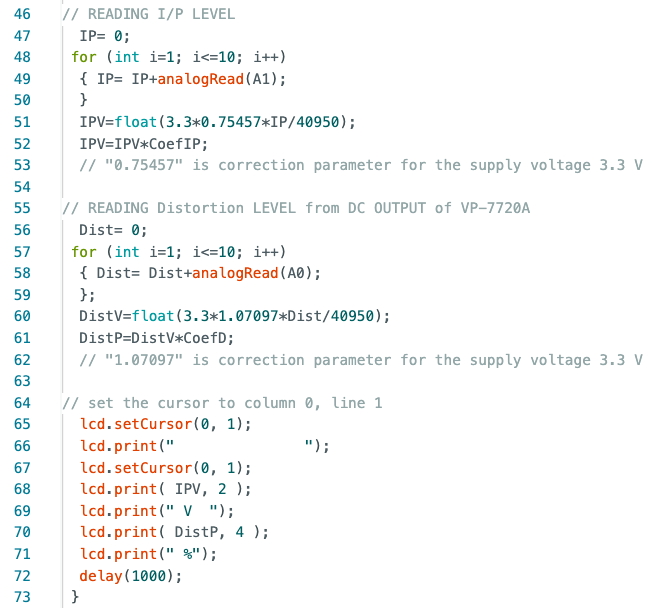

スケッチ3
