VP-7720A その7

2025.10.28

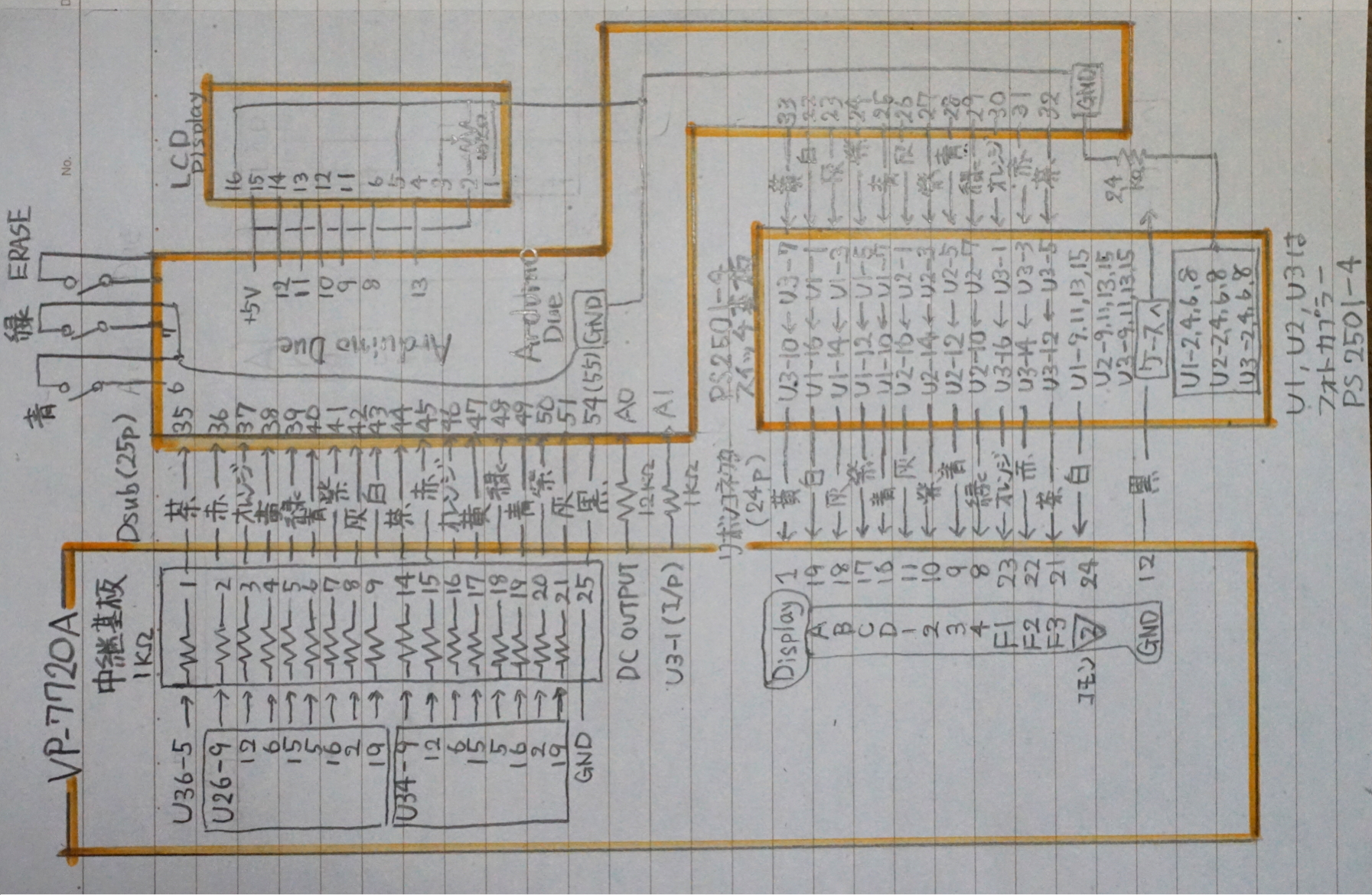

　VP-7720AをArduino Dueで制御するプロジェクトの続きです． ハードの作製は一通り終わったので，現状の回路図を書いてみました．（忘備録です．）

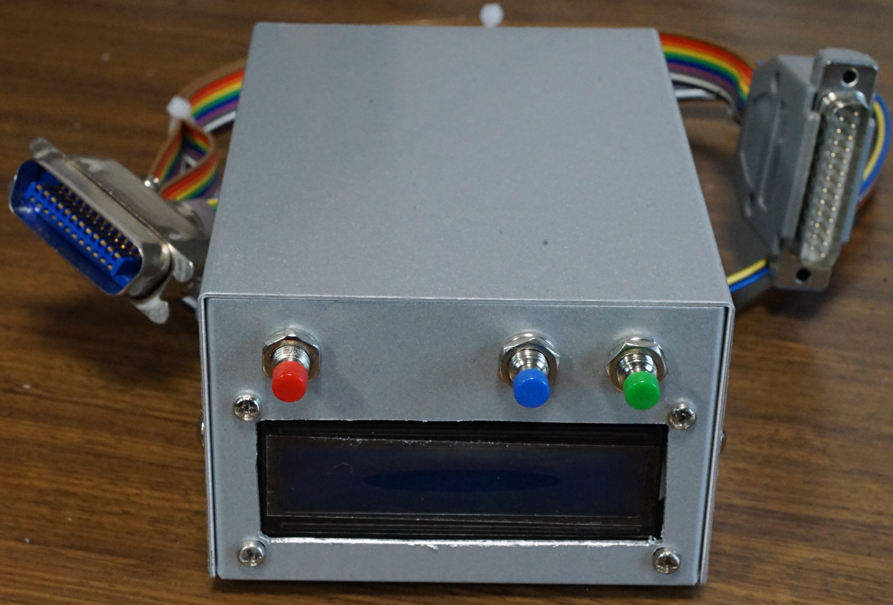

　上部のスイッチ2つはそれぞれ将来の歪／出力測定，周波数測定スタート用です （下の写真の青と緑のスイッチ）．それとFEQ/AMPTDの表示から取り出しているU36-5の信号ですが， 本当はMODEのFREQの表示から取り出した方が良いのですが，当面はこのままで進むつもりです．

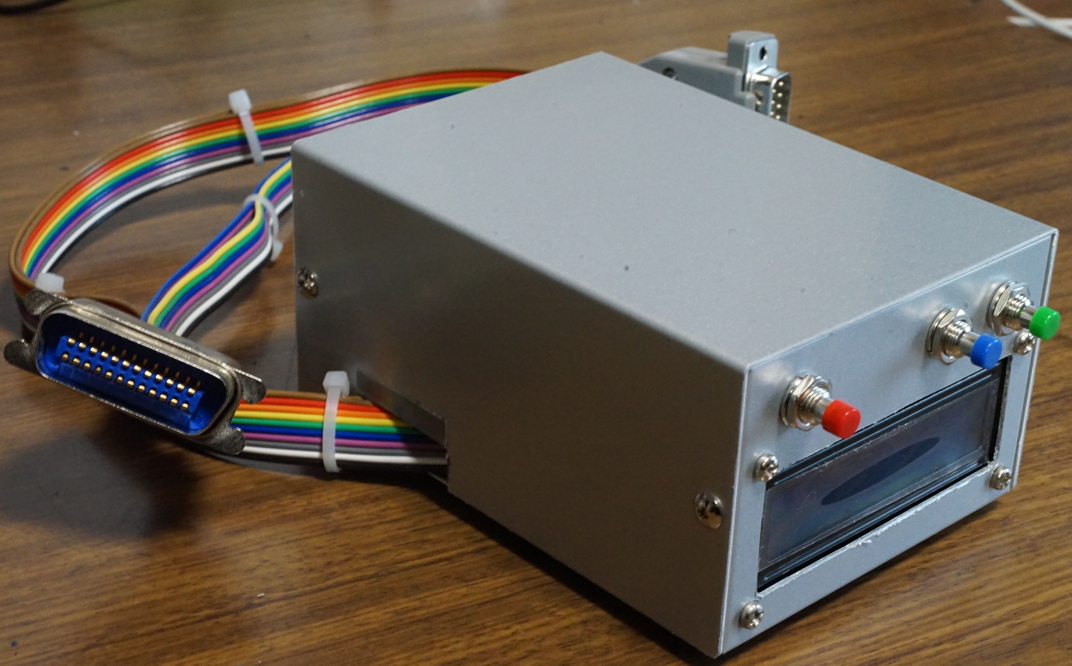

　外観はこんな感じです
　

---
