VP-7720A その6

2025.10.27

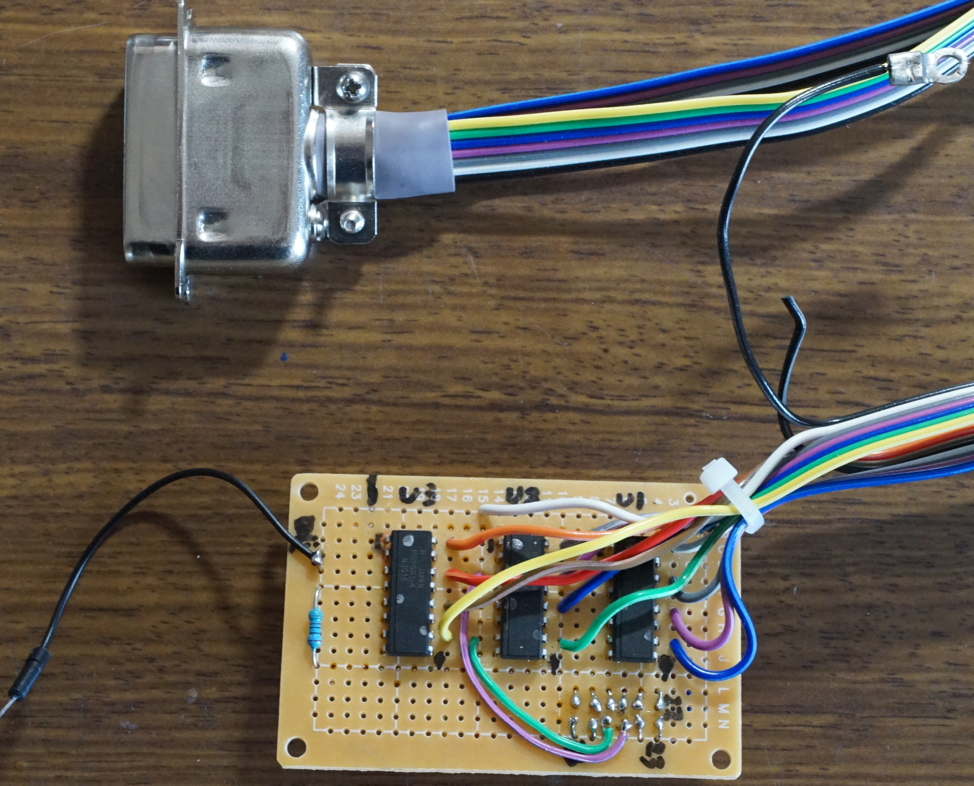

　フォトカプラーPS2501-4を3個使ったスイッチ基板を作りました． リボンコネクター（24pin）からの線は基板に直付けです．簡易動作試験をパスしたので， OSC OUTPUTを制御するスケッチ（プログラム）を考えます．厄介なのはVP-7723Aと違って直接，周波数， 電圧レベルを指定できないことです．リモートコントロールは「上げる，下げる」しかできません． 初期値を手動で設定すると後の制御が可能です． 別の方法としては，例えば電圧の場合，一番下まで下げるだけ下げておいてから， 希望値まで上げることが考えられます．この方法を試す予定です． （バックアップ電池を抜いておいて，始動時に一定の初期値から始めるようにできるかもしれません．）．
スィッチボード表"

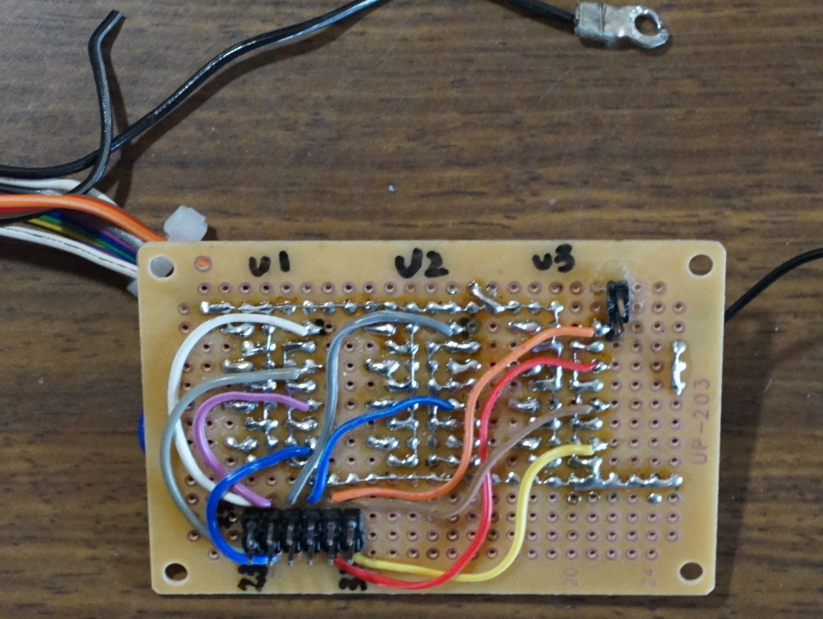

　スイッチ基板裏側はこんな感じです．
スィッチボード裏

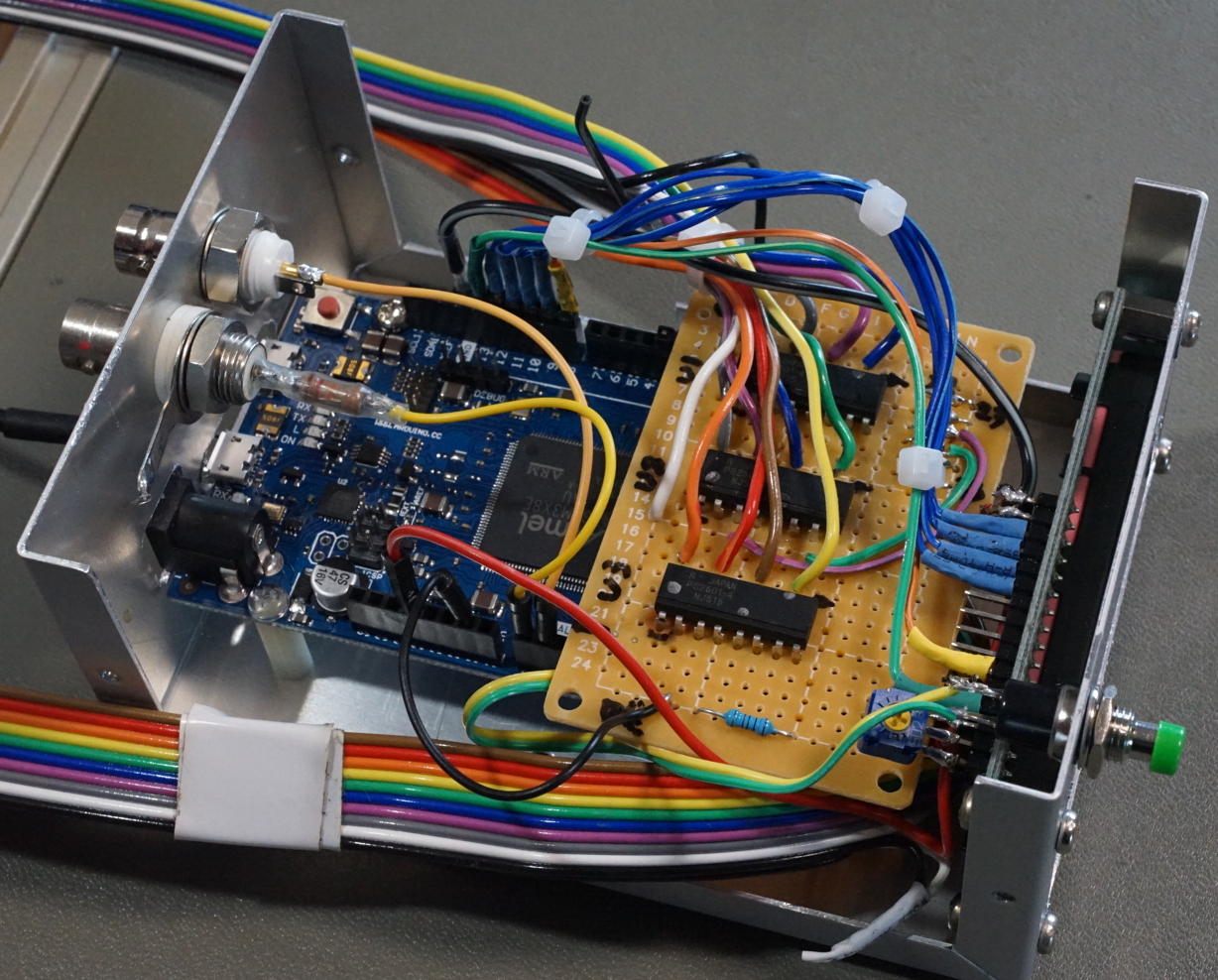

　Arduino Dueには，ピンを差し込むだけで取り付けできるようにしました．
スィッチボード装着

補足：　 　FREQ/AMPTDを切り替えるスイッチ（操作マニュアル4-10図のS13）は単に表示を変えるだけで， これを変えても制御できるものは変わりません．（誤解，期待していました．） リモートコントロールのC（24ピンコネクターの17番が効かない事に気付きました． VP-7720Aの内部を点検したところ，なんと紫の線が人為的に切られていました．

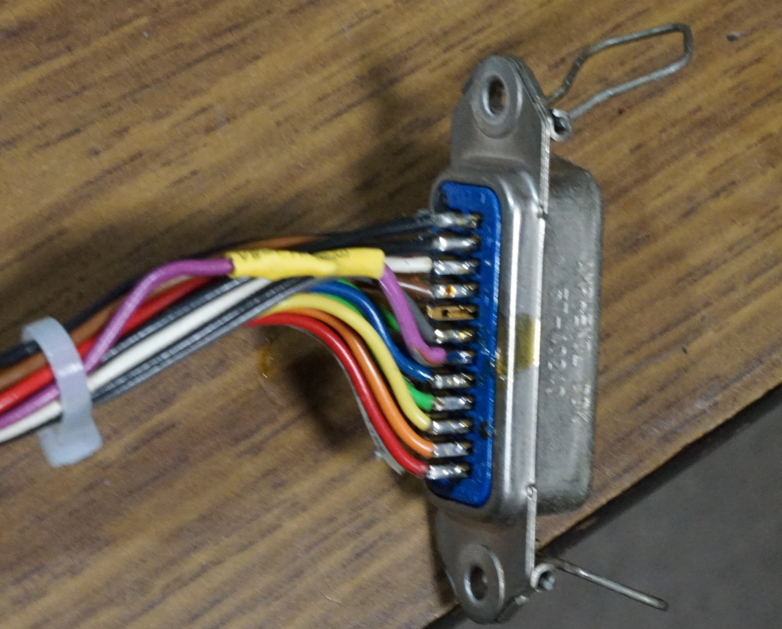

　下図の補修してある線です．
補修した配線
