VP-7720A その13

2025.11.8

　VP-7720A 自動測定化プロジェクトの続きです．

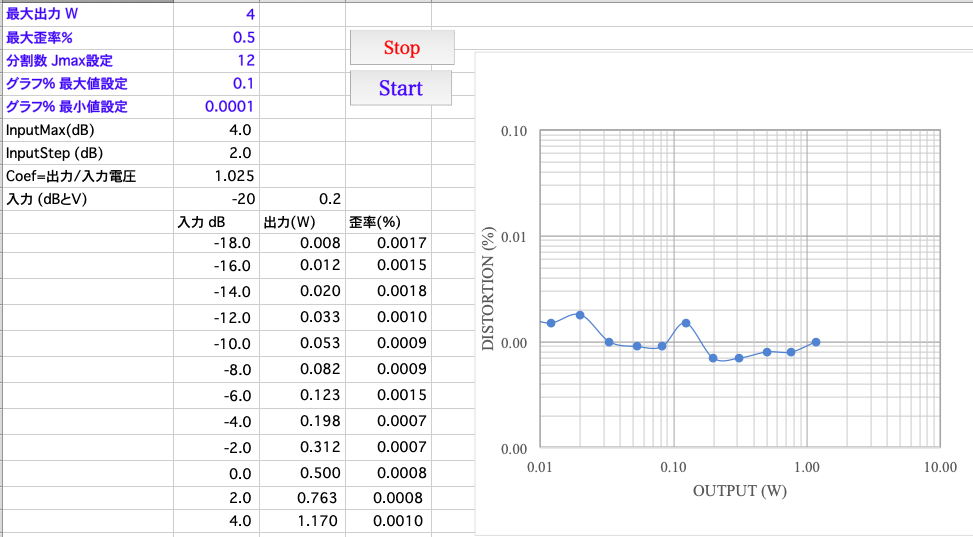

　Excel VBAからの命令がまともに伝達できるようになって，自動測定が動き始めました． 下図はVP-7720Aの内蔵発振器の歪みを測ったものです． 一点測るのに5秒待ち20回平均した値をプロットしました． 現状は「なんとか測れるようになった段階」で，使いやすさや精度， グラフ描画のレンジ設定などまだまだ課題が残っています． 今は単に入力を等間隔dBで指定回数測るだけですが， 歪みの最大値や出力の最大値などのリミット設定などのプログラムを書かないと実用にはなりません．
VP7720A測定の例

　ところで，つまずいていた原因ですが，Arduino側とVBA側のタイムアウトです． その為，データが送れず，本来ZeroでないものがZeroになったりして問題を起こしてました． 現状，どちらもタイムアウト時間10000msで一応動作しています． VP-7720Aのリモートコントロールが一段ずつ上げ下げの変化で，時間を要するのが理由です．
　図は「その14」のスケッチを使った例です． この例では，VP-7720Aの内蔵発振器出力Vを測定しました．なお，ArduinoとVBAは電圧のやり取りです． 電力へはVBA側で8Ω負荷を仮定して換算しています．
