VP-7720A その1

2025.10.14

　先日VP-7723Aが不調に陥った時には困りました． この際，非常時のために，「寝っているVP-7720Aを使って歪率／出力，出力／周波数の自動測定をできないか」 と考え始めました．予備システムを持っていれば安心ですからね．
　VP-7720Aには元々リモートコントロールの端子はあるのですが， これは出力電圧，周波数の設定だけで，データーの読み出しは全くできません． そもそも指針式メーターで測定者が読み取るスタイルですから． データの自動読み込みには，AD変換が必要です．なるべく大きな改造する事なく， 自動化したいので，12bitADコンバーター内蔵で，入出力端子が多いArduino Dueを使うことを考えます．
　Arduinoへの入力は，以下の通りです．デジタル（以下の17データ，これらを何処から取り出すかは課題です）
　DISPLAYの状態（FREQまたはAMPTD），AC電圧のレンジ0.3?100Vの6レンジ，歪0.003?100％の10レンジ. アナログ（以下の2データ）, AC電圧をDC化した電圧，ノッチフィルターの出力電圧をDC化した電圧.

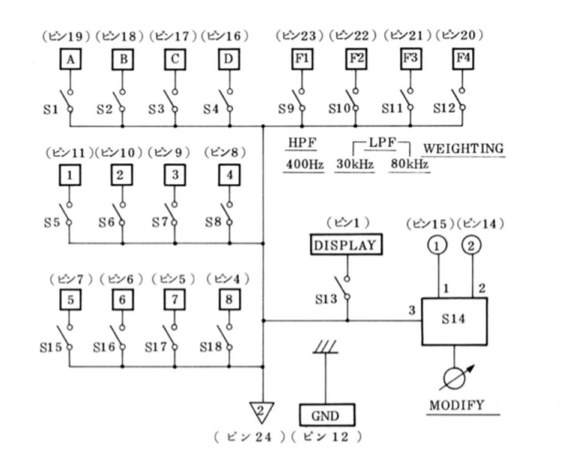

　Arduinoからの出力（リモートコントロール用）は，以下の通りです． 下図のA, B, C, D, 1, 2, 3, 4, F1, F2, F3, DISPLAY
VP7720Aリモコン

　Arduino Dueを内蔵することも考えましたが，VP-7720Aの内部に十分な空間がありません．外付けでいきます．

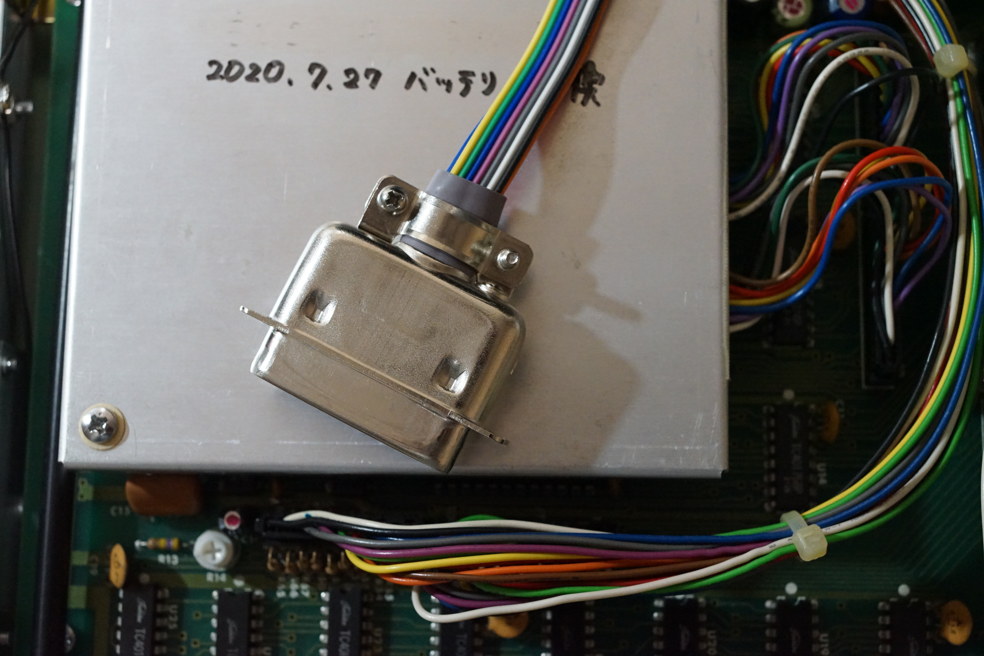

　まず，付属のリモートコントロール端子を使った条件設定から始めるつもりで， 手持ち部品でコネクターを作りました（本当はシールド線が良いのでしょうが）． 試しにDISPLAYの線とコモン（▽の2，ピン24）を瞬間接触させて，DISPLAYがFREQからAMPTDに変わることを確認しました． と言うことで今日はここまで．
コネクター
