自作スペクトラムアナライザーその2

2026.8.10

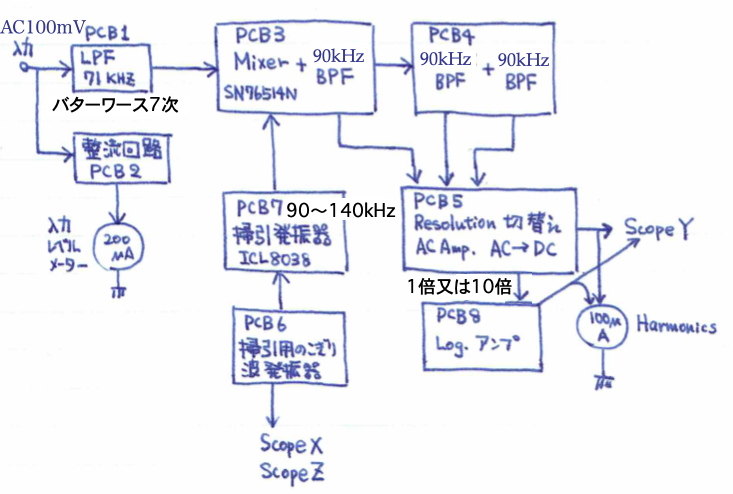

　下図は自作スペアナのブロックダイアグラムです．入力信号は71kHzのローパスフィルターを通ってから，ミキサーに入ります．ここで，90～140kHzの掃引信号とミックスし，次に3段の90kHz バンドパスフィルターに入ります．この出力を整流（検波）して対数アンプを通してDC信号が出力されるという単純なものです．例えば，入力信号が10kHzの場合，掃引信号の周波数が100kHzの時に 100kHz-10kHz=90kHzとなって，出力が現れるという仕組みです．

　設計上，いくつかの課題がありますが，もっとも重要なのは 90kHzのバンドパスフィルターをいかに安定に，しかも急峻に作るかという点です．他には，十分な性能のバランスドミキサー，71kHzのローパスフィルターでの180kHz以上の不要信号除去，対数アンプのダイナミックレンジと温度安定性などが課題になってきます．それは，少しづつ考えることにして， 1987年時点の結果をお見せしましょう．

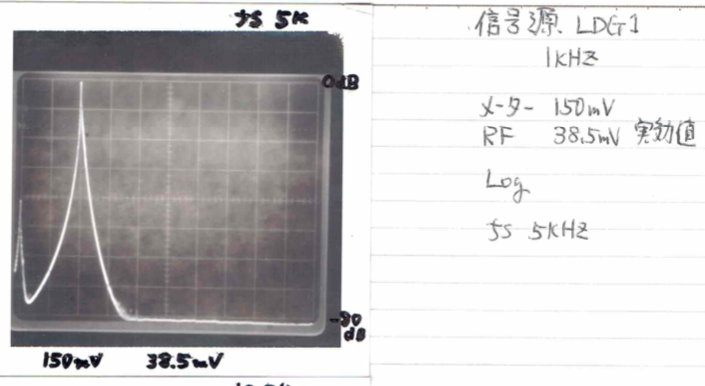

　一つ目は自作低周波発振器の1kHzサイン波．入力電圧150mV.縦軸は10db/divで0db～-80dB．　2次高調波が微かに見えています．なかなかの低歪発振器です．

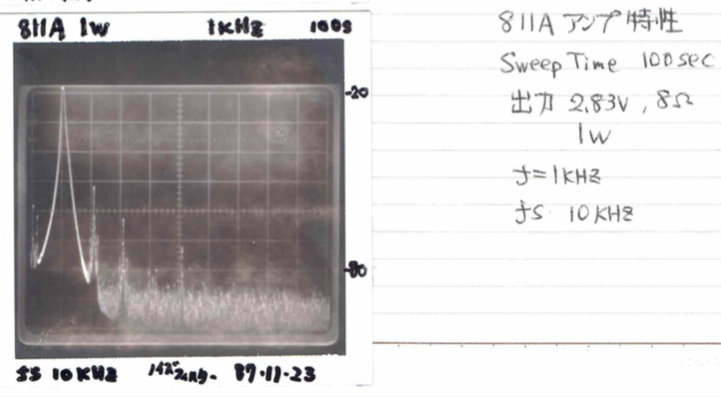

　つぎは，811Aダイナミックカップル・シングルアンプの1kHz，1W出力．2次～5次高調波が見えていて一応，実用レベルにはなっています．縦軸はｰ20dBから-100dB.
