自作スペクトラムアナライザー その1

2026.8.8

　1987年頃にオーディオ帯域(<50kHz)のスーパーヘテロダイン方式のスペクトラムアナライザーを 自作したことがあります．ポラロイドを使った針孔写真機で撮影するものでしたが，ポラロイドも無くなり いつの間にか存在を忘れていました．今回のプロジェクトはArduinoを内蔵してパソコンでデーターを 取り込めるようにして実用しようと言うものです．
　既にある程度でき上っていて，以下に示す図のようなデータを取得できるようになっています．

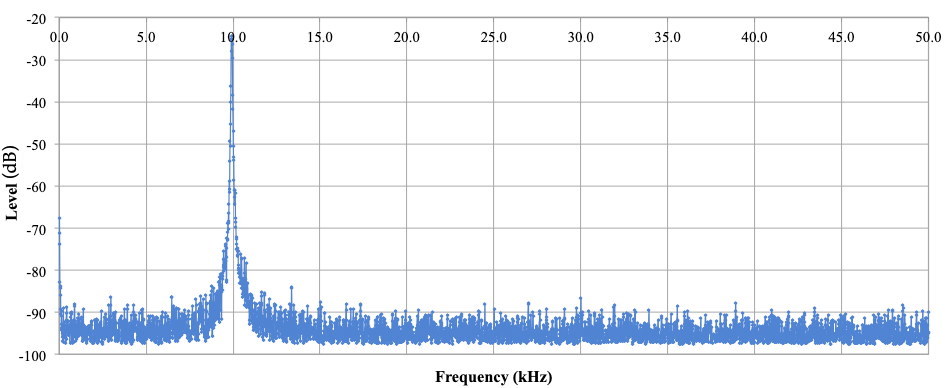

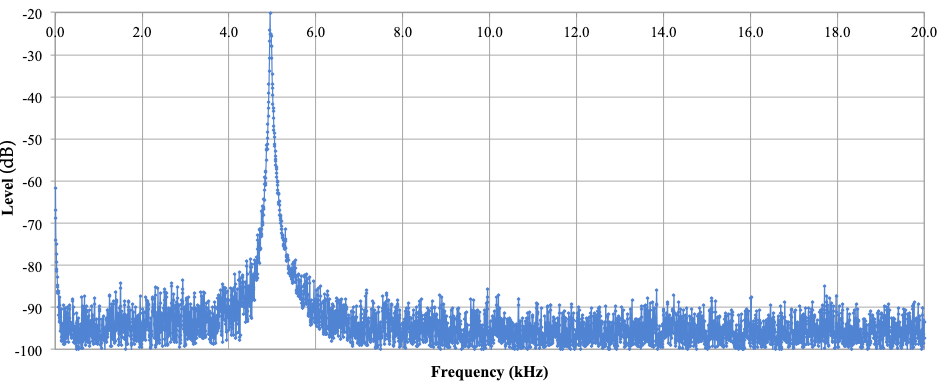

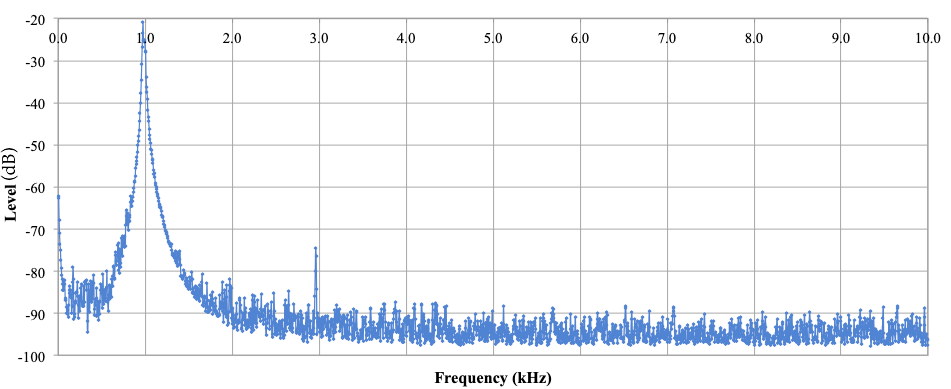

上から順に，Kikusui製LAG-120Aの1kHz，VP-7720Aの5kHz，VP-7723Aの10kHZのサイン波を測定したものです. 入力信号の大きさは0dBで，-20～-100ｄBを表示したものです．
LAG-120A1KHZ

VP-7720A5KHZ

VP-7723A10KHZ

　これ以降，このスペアナの回路方式と構造，問題点や過去の使用例，Arduino化の詳細などについ説明します．
