MCトランス内蔵真空管プリアンプ製作　その3

2016.8.5

　MCトランス内蔵真空管プリアンプ製作の続編３です。MC入力部分が少しずつできてきました。 手前が入力切替のリレー基板です。リレーは沖田の水銀リレーHFW-2A-12ST（２接点並列）を表側に、 NAISのDR- 12V(AG5013)を裏側に取り付けて並列にしています（３接点並列）。 リレー接点の個性（くせ）は並列にすると、その分薄まるだろうという意図です。 （長期使用における接触不良の影響も受けにくいです。）水銀リレーには取り付け方向 （上下）があります。また、DR-12V(AG5013)には電源の極性がありますから注意が必要です。 狭い基板にリレーをどう配置するか、何度も考えましたが、 実際にやってみると信号ラインと+電源ラインで微妙にショートするなど工作精度の問題がでてきました。 なんとか切り抜けようと努力中です。（彫刻刀が活躍です。）なお、MCトランスの基板２枚は、 RCA ジャック２個の信号ライン（外側）に直接ハンダ付けして固定しています。
　各段階でリレーを動作させたり信号をオシロで観察したりして、 チェックしながら作業を進めています。前述のショートは、片チャンネルだけ、 やけにハム（50Hzがらみ）が大きい、 というか「それしか無い」状態で、気づきました。

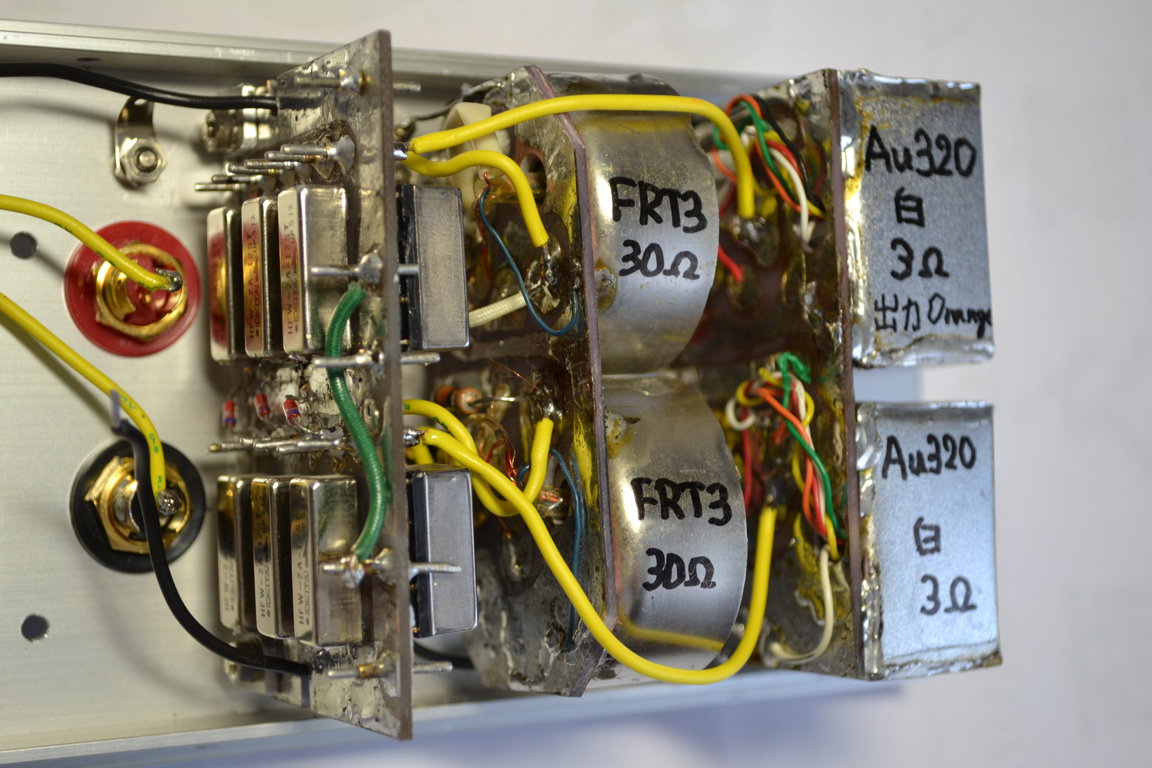

MCトランス2系統
