Canon P シャッター速度調整

2013.1.2

　突然の展開ですが、Canon-Pの修理・調整です。お正月休みに不調Canon-Pの修理をしていて、やっと判ったことがありました。
　このCanon-P、先幕のシャッターリボンが伸びた為か、両幕の隙間がいつも開いていて、巻き上げ時に露光してしまう状態でした。弱ったリボンを新品に交換し、さて速度調整と思って両幕のバネの強さを調整し始めましたが、うまくいきません。先幕に対して後幕の始動が早すぎて、1/1000でシャッターが開きません。先幕のバネを強めると、フィルム側からみて左は開きますが、右が開きません。

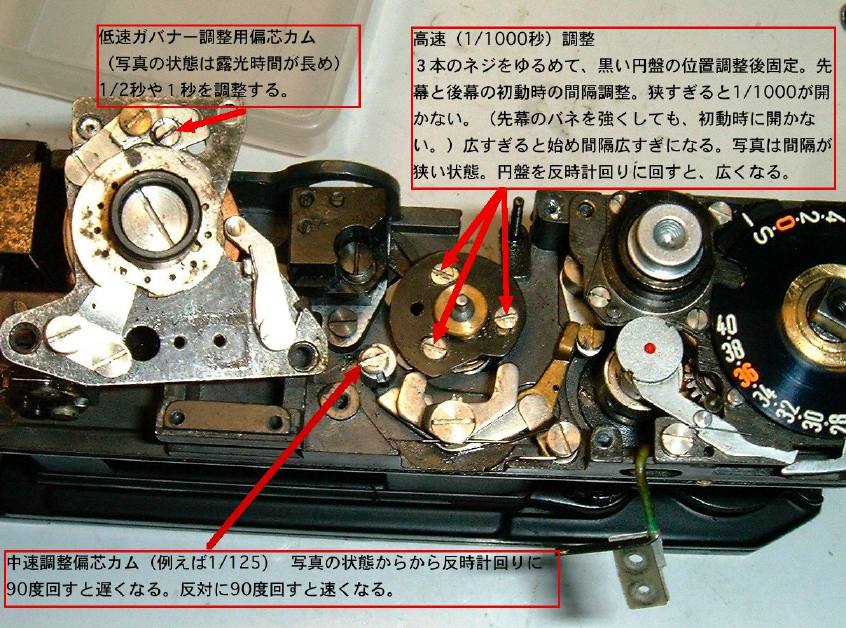

　そこで、シャッター制御部を取り外し、調整機構を調べたのが下の写真です。（左に見えるのが、シャッター制御部です。）低速、中速、高速それぞれに速度調整機構があります。写真を拡大すると説明がご覧いただけます。これらの調整と「先幕と後幕のバネ調整」を組み合わせます。なお、この調整にはシャッター速度計が必要です。右（走り始め）、中央、左（走り終わり）の３カ所でシャッター速度を計測し、だいたい同じになるようにがんばります。

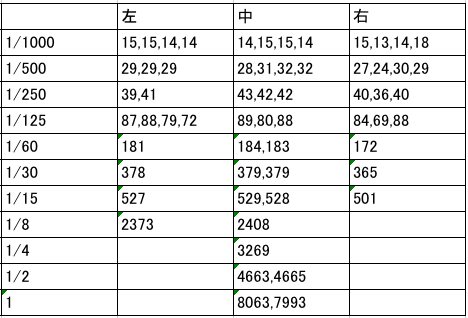

　今回の調整結果を表にまとめました。1/1000を本当に1/1000に合わせるのはなかなか困難です。アマチュアですから、こんなところでOKとしました。（この時代の中古カメラは1/1000が1/200なんてこともありますから。）
