バイアス可変に改造する　その2

2026.3.3

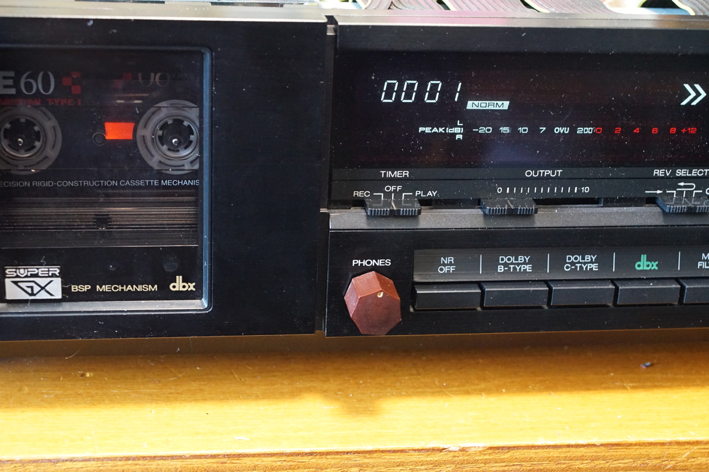

　その1でお目せしたようにバイアス調整用のボリュームをヘッドフォンの穴に取り付けました． 赤いノブがバイアス調整です．

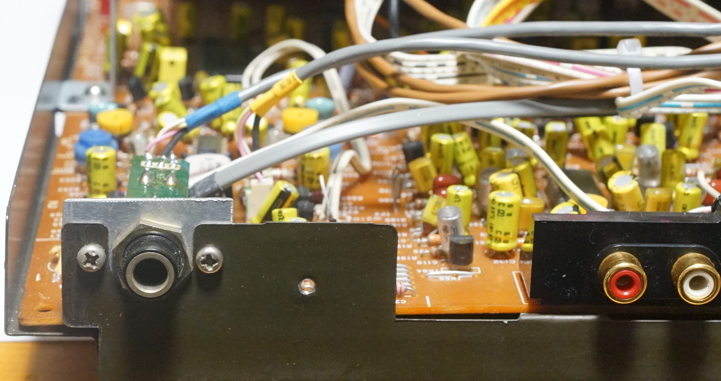

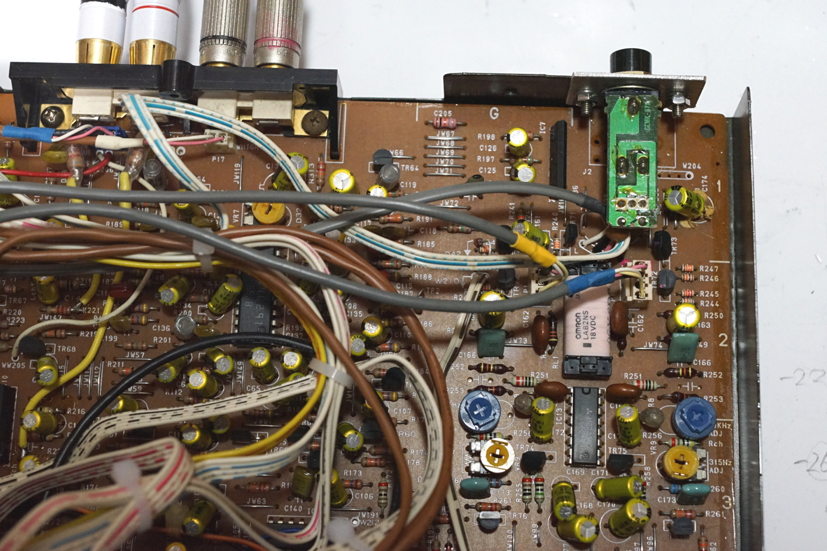

　取り去ったヘッドフォンのジャックは下図のように「使わなくなった有線リモコン」の位置に取り付けました． 配線は十分に長いので，取り付けアルミ板の作製と裏板（木製）の加工だけですみました． これで，必要に応じてヘッドフォンも使えます．


　
　肝心の効果ですが，ノーマルテープは，TDK AD-1を0度に合わせて， AXIA PS-1の場合+150度でOK，TDK ARの場合-150度で少し足りないと言う状況です． クロームテープについては，AXIA JZ-2が+150度，TDK DJ2 -150度でOKです． 今回のようにR65を可変にする改造では，回路的にクロームテープ， メタルテープに対する適応力は小さいですが，ノーマルテープには効果的なようです． なお，+150度で5KΩボリュームの抵抗値最少，-150度で最大です． もう少し抵抗の変化幅を大きく取るようにR65を固定抵抗3KΩと可変抵抗10kΩの直列にした方が 適用テープが増えて良いかもしれません． それは今後の課題です．
