Arduinoで赤外線リモコンを作る　4

2026.1.15

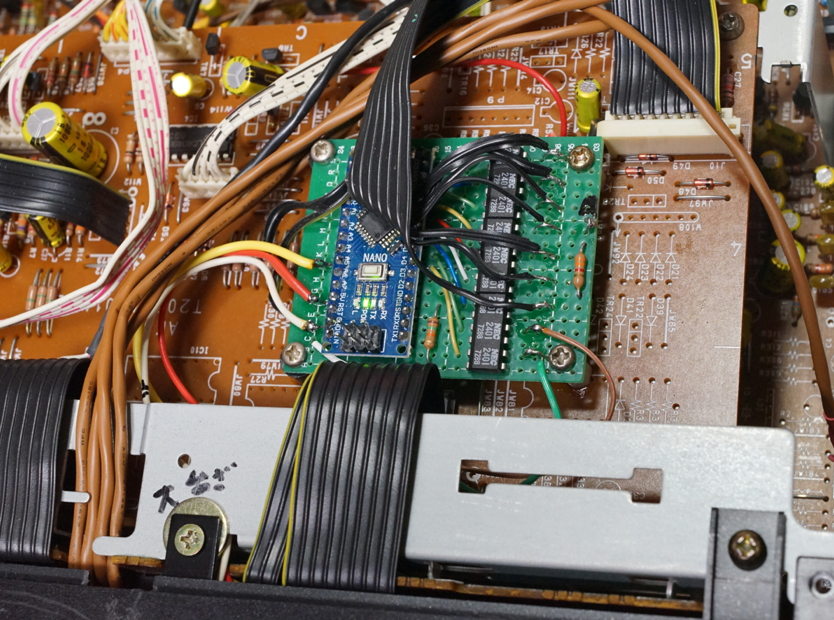

　GX-R60EXのSYSTEM CONTROL(A)基板上に増設基板を設置した様子です． 増設基板の足4本はアラルダイトでSYSTEM CONTROL(A)基板に接着しました． Arduino nanoの5Vは有線リモコンの配線の2番（P10の2番）から取っています． またGNDはP10の1番につないでいます．（GX-R60EXの5V電源を使っても大丈夫か？ですが， こうした理由については次回にご説明します．ただ，これは自己責任での判断です）

R4-1

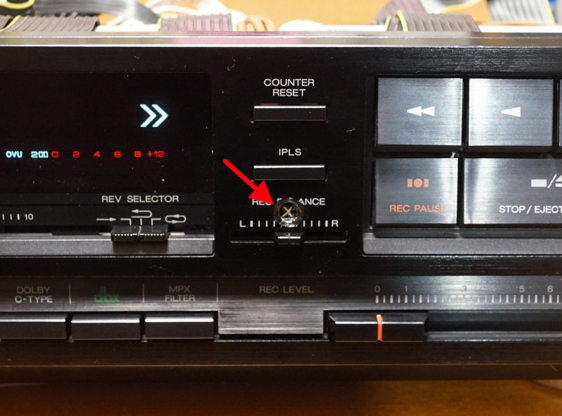

　赤外線受光ユニットは下写真の中央（REC BALANCEのすぐ上部，赤矢印）に穴を開けて 内部にアラルダイトで固定しました．ここは前面パネルの内側に空間があり， Arduino基板にも近く，配線が容易です．現状，リモコンは使えていますが， 「受光距離が短い」「受光範囲が狭い」の問題があります．
　「穴をもう少し大きくする」，「受光ユニットの位置をもう少し前面に移動させる」などして， 受光立体角を広げる必要がありそうです． また，Elegooのリモコンは頼りないので，この点も考える必要がありそうです． （後述のようにSONYのリモコン使用で問題は解消．)

R4-2
