Arduinoで赤外線リモコンを作る　1

2026.1.12

　最近，Arduinoで遊んでいます．今度のプロジェクトはAKAIのカセットデッキ 「GX-R60EXのリモコンをArduino nanoで作って，それを内蔵しよう」というものです．
　 GX-R60EXは音が良いので気に入っていますが，リモコンが無いと不便なんです． GX-R60には有線用のリモコン端子がありますが，赤外線のリモコンには対応していません． （正確に言えば，有線の端子にアダプターを付けてリモコン化できますが．）

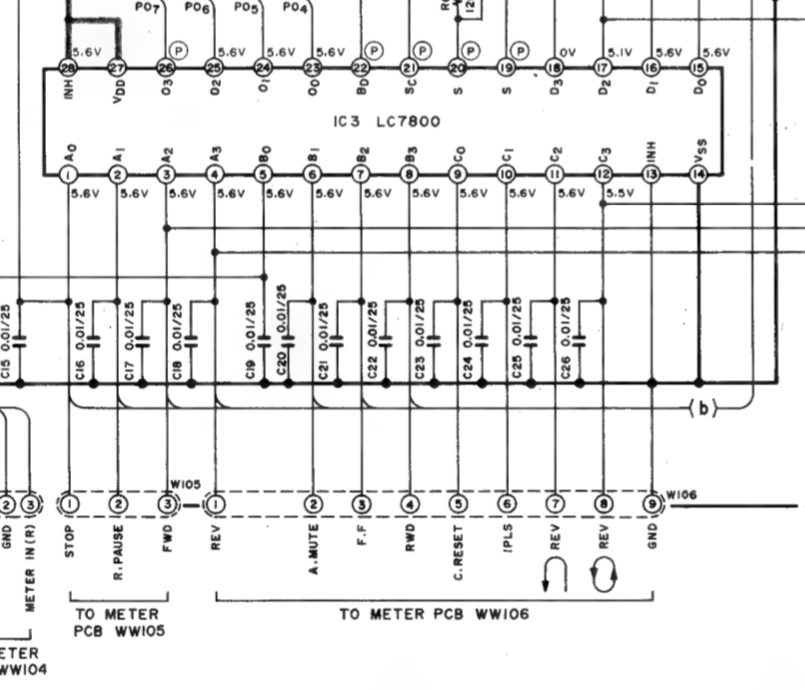

　さて，回路図によれば，IC3(LC7800)の1～12ピンをGNDに落として動作を制御できるようです． 実際，有線のリモコン端子はここの1～4, 6，7，8に接続されています．

R1-1

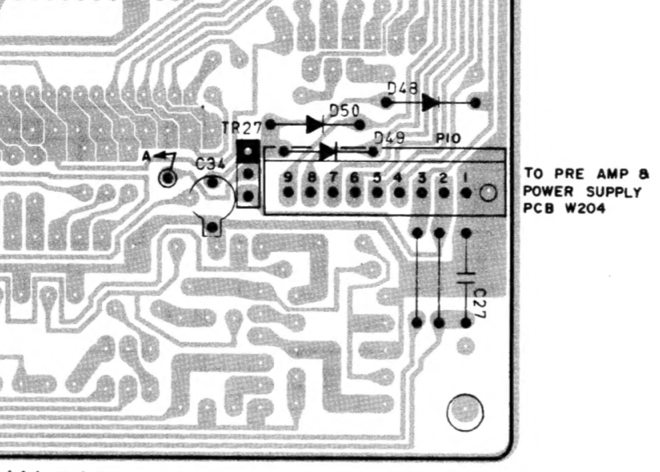

　基板で言うとここが有線リモンコン端子の元です．1がGND，2が5Vです．（この5VでArduino nanoを動かすことができると都合良いのですが．後で検討します．）
　この基板はSYSTEM CONTROL(A)ですが，現物を見るとスカスカなんですね． GX-R70と同一基板のためです．この辺りにArduino nanoの基板を設置することにします．

R1-2
