KAI GX-R60EX 修理

GX-R60EX　修理

2025.12.28

　AKAIのリバースデッキに興味があり，ジャンクのGX-R60EXを落札してしまいました．上板に凹みや傷があり，蓋が開かないというものです．
　今回もaudiolife様のホームページを参考にさせていただきました．（いつもながらの有用な情報に感謝しています．）　https://audiolife.coolblog.jp/

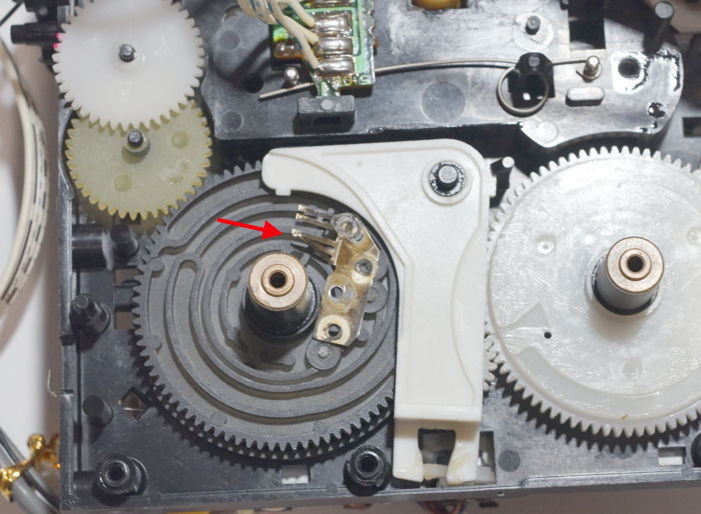

　報告されている故障例のようにカムギャ（ロータリーエンコーダー）のピンが原因でした．写真（赤矢印）のように内側２本が大きく変形していました．
　整形して，清掃後，瞬間接着剤ではり，さらに薄くアラルダイトを塗っておきました．動作OKです．（何故変形したのかは謎ですね．）
　さらに，テープ検出やドアーOPEN検出のスイッチ類を2000番のペーパーで磨いておきました．キャプスタンモーターが少しうるさかったので，前回GX-R3500から取り外したキャプスタンモーターと交換しました．キャプスタンベルトは問題なさそうなので，引き続き使用です．
　ピンチローラーですが，ヘッドが上がりっぱなしだったので変形が心配でした．しかし，特に問題はなかったようです．幸い各種ギヤーやモーターの固着は無いようでした．
　早送り，早戻しは順調なので，アイドラーの確認は省略しました．
　我が家のテストテープでアジマス，速度調整，さらにバイアス調整を行なって修理完了です．テストテープの内一本は，1973年頃にSONY製のドルビーBアダプター：NR-115を購入した時に付属していたものです．もう一本は，1991年頃TC-RX77を購入した直後に作成した自家製のメタルテープです，それを使って4kHzでアジマスやレベル調整を行ない，さらに前述のドルビーテープで確認しています．家のデッキは全て（と言っても3台）同様に調整していますので，自宅利用には問題ありません．
　早速，一箇所改造してしまいました．というのも， OUTPUTとヘッドフォーン出力が同じボリュームで変化するのは不便だからです． GX-R60の回路図によれば，ヘッドフォーン出力は前面のボリュームの後，アンプを通っていますが，後ろのOUTPUTはボリュームから直接出ているようです．ということで，基板の青コネクターとRCA端子の配線を切り離し（ルータが活躍）， R221（TR66側）から直接RCA端子に配線しました（保護のため直列に820Ω）．ということで使いやすくなりました．
　ケミコンの交換などやるべきことはありますが，とりあえずこれで聞いてみることにします．
