大型出力管EL51三結シングルアンプ その7

2024.6.20

　EL51アンプ作製も最終段階に入ってきました．シャーシ上の不要な穴が目立たないように， 「穴隠しの板」を作りました．出力トランスの右の黒板です． あり合わせの2mm厚アクリル板を黒塗装しました． 他にも多数の不要穴がありますが，正面からの姿はマズマズになりました．

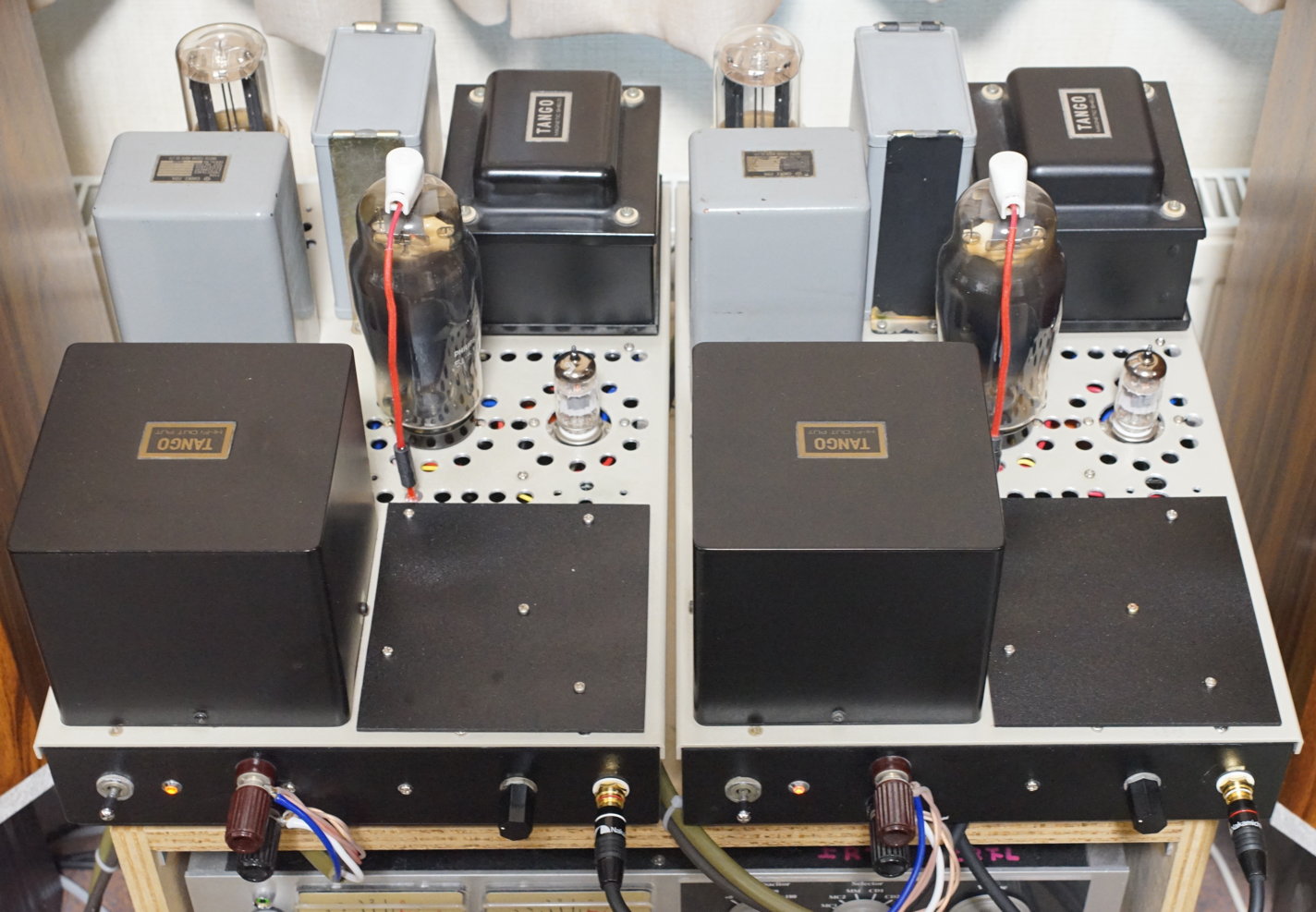

アンプ2台の外観

　次に，1号機，2号機の歪特性を揃えました．前段の12AT7 SRPPとの歪打ち消しは， 有効に働いていますが，後段のEL51と選別して組み合わせる事が必要です． 12AT7は複数在庫するSharp製のものから選別しました． この辺りの選別には自動測定が欠かせません．

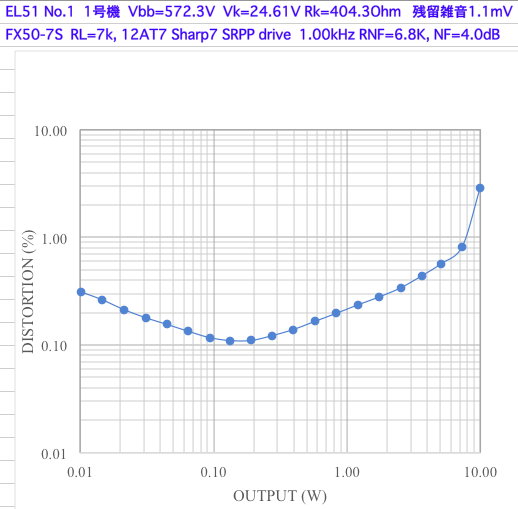

1号機

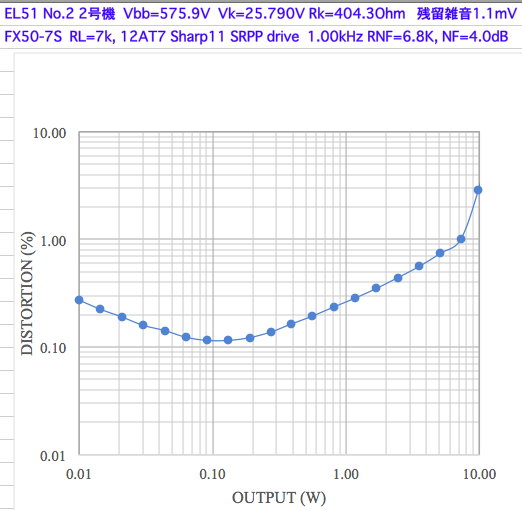

2号機
