大型出力管EL51三結シングルアンプ その5

2024.6.10

　EL51 三結（3極管接続）シングルアンプの2号機が組み上がりました． 前述したように，801Aパラシングルアンプの部品を流用したので， シャーシには不要な穴が多数あいています．
　回路構成はシンプルですから，内部はスッキリとしています． ただ，EL51用のB電源は475VACを整流して作っていますので， オイルコンデンサーは耐圧1000Vのものを，ケミカルコンデンサーは500V耐圧のものを2個直列にし， それぞれにブリーダー抵抗330kΩを付けています．500V耐圧は無駄なように見えますが， ここは十分な余裕を持たせることが必要です． （片側が容量抜けすると，他方に一方的に電圧がかかるので．）
　2号機で使用しているEL51はVp=550V，Vg=25.0VでIp=61.5mA流れます （自己バイアスで，カソード抵抗は実測406.6Ω）． この時のプレート損失は，34Wで最大許容損失45Wに対して十分な余裕があります．

入出力特性

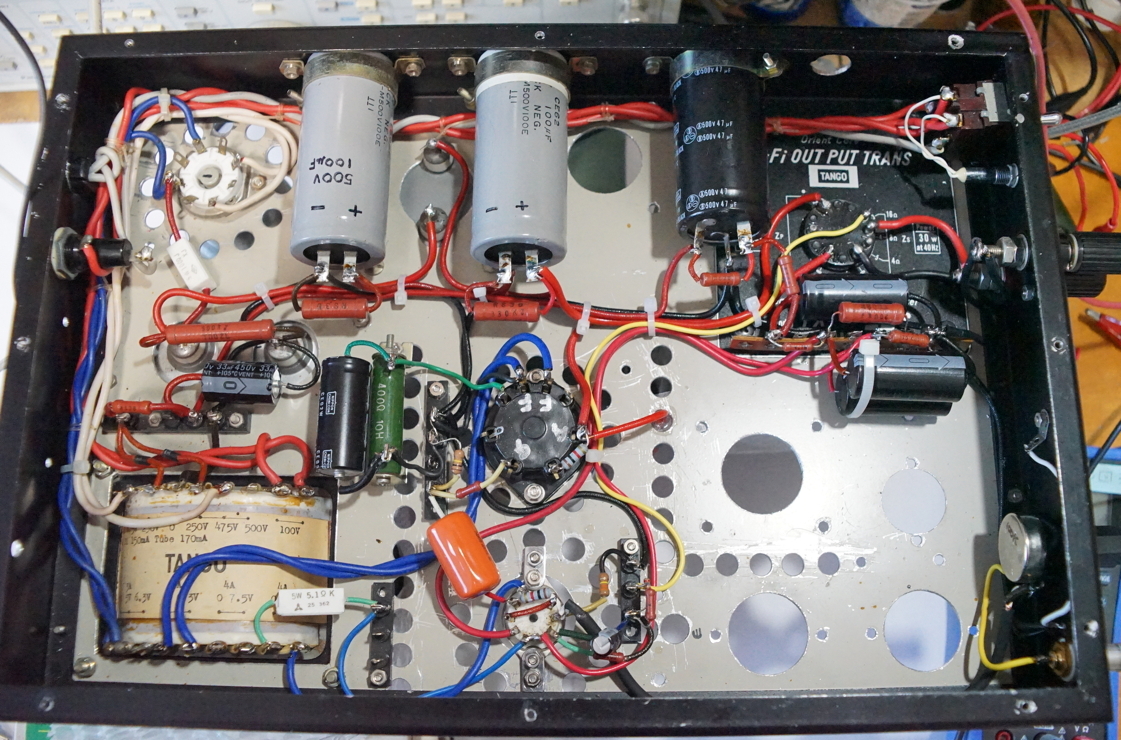

アンプの内部

　それでは，雑音歪率の測定結果を見て見ましょう．NFは4dBに設定しました． この時の残留雑音は1.1mV（聴感補正なし）でした．最大出力はこの個体では，約7Wです． その時の歪率は1％を切っています．80Hz, 1kHz, 10kHzの歪カーブがほとんど同じなのは， すごいです．1W時の歪率は，1kHzと10kHzで0.2%，80Hzで0.27%です． 負荷抵抗は7kΩ ですが，5kΩにした方が歪は少し増えますが， 最大出力は伸びると思われます．5kΩでも十分低歪に仕上がるでしょう．
　心配していた，EL51のB電源のリップルですが， この位の残留雑音であれば，特にコンデンサーの追加は不要なようで，安心しました． それと，もう一つ．今までに4本のEL51を試していますが， どれも問題なく動作しています．Philips製EL51の信頼性は高いと思います．
　次は，1号機を少し改装して，それから試聴して見ます．

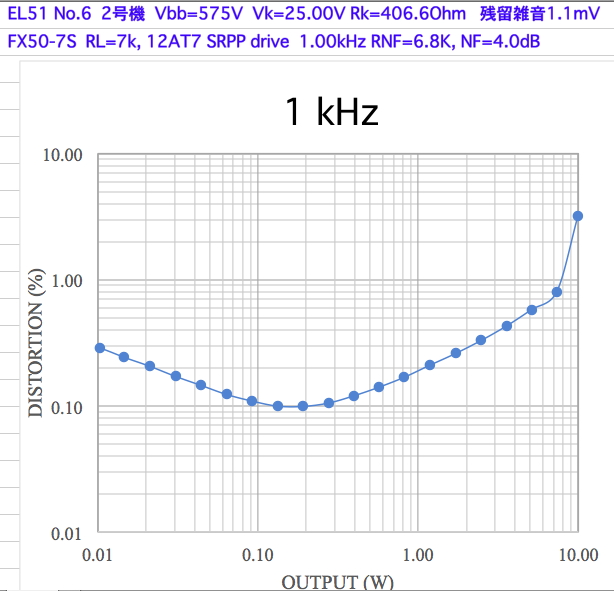

1kHz
1kHz

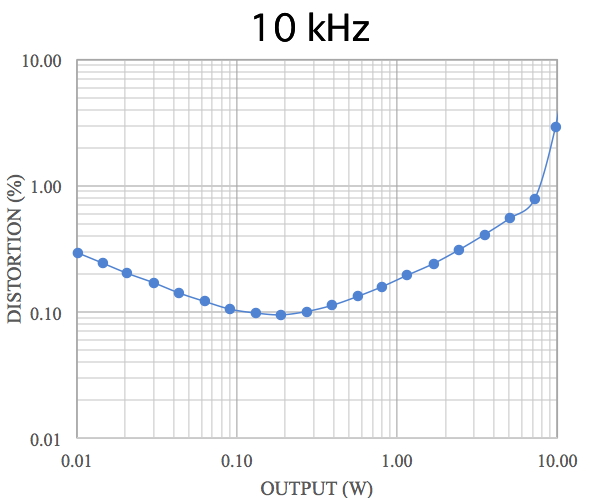

10kHz
10kHz

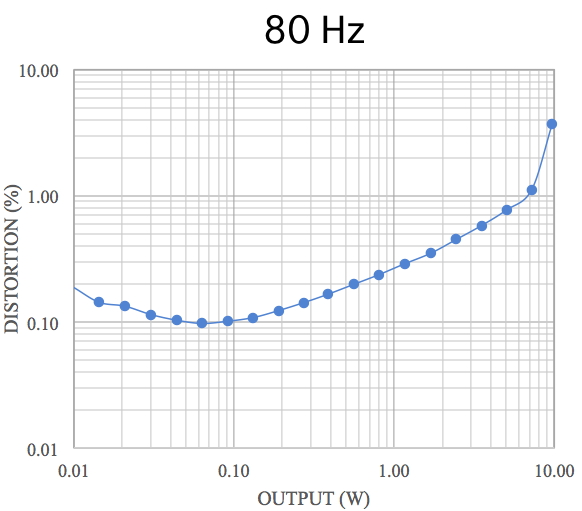

80Hz
80Hz
