大型出力管EL51三結シングルアンプ その3

2024.6.5

　とりあえずモノラルで1台試作しました．暫定的な特性ですが，なかなかのもので， EL51三結の実力を感じさせます．プレート損失約35Wの条件で楽々と8Wが出ました． NF約5dBで1Wの歪が0.4%，8Wの歪が2%以下と優秀です．ただ現状，残留雑音が1.3mVと少し大きいです． 実聴では全く気になりませんでしたが，もう少し小さくしたいところです．
　更に練り直して，もう一台作ってから，また報告します．

入出力特性

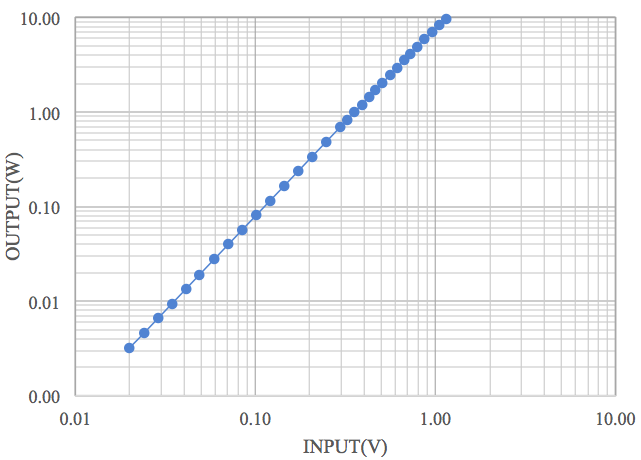

Vbb=350Vの入出力

980Hzの歪率

Vbb=350Vの動作

　さて，実機のプランですが，「音に納得できなくてボツになった」801Aパラシングルアンプを ベースにする予定です．前提条件はシャーシ，パワートランス（タンゴ製MX150類似）， 出力トランス（タンゴ製FX50-7S），高圧整流回路（8μF,1000Vオイルコンデンサーなど） は流用することです．5R4の整流回路で，570V前後のプレート電圧をかけることが出来そうです． 負荷抵抗7kΩはやや大きいですが，大きい方が低歪になるので，かえって良いかもしれません．
　軽く負帰還をかけて，残留雑音1mV以下，1V入力で8Wの最大出力，1W出力時の歪率が0.5%位が目標です． 高圧整流の入力コンデンサーの容量が小さい（8μF）のが少し心配です． 2段増幅とし，初段は在庫と歪の打ち消しを考慮して12AT7のSRPPの予定です．
