大型出力管EL51三結シングルアンプ その1

2024.6.3

　タンスの奥に眠っていたEL51を使ってみたという話題です．
　EL51は最大プレート電圧750V，最大第2グ5754.jpg" alt="実測プレート特性" WIDTH=500 HEIGHT=349 ALIGN=bottom>

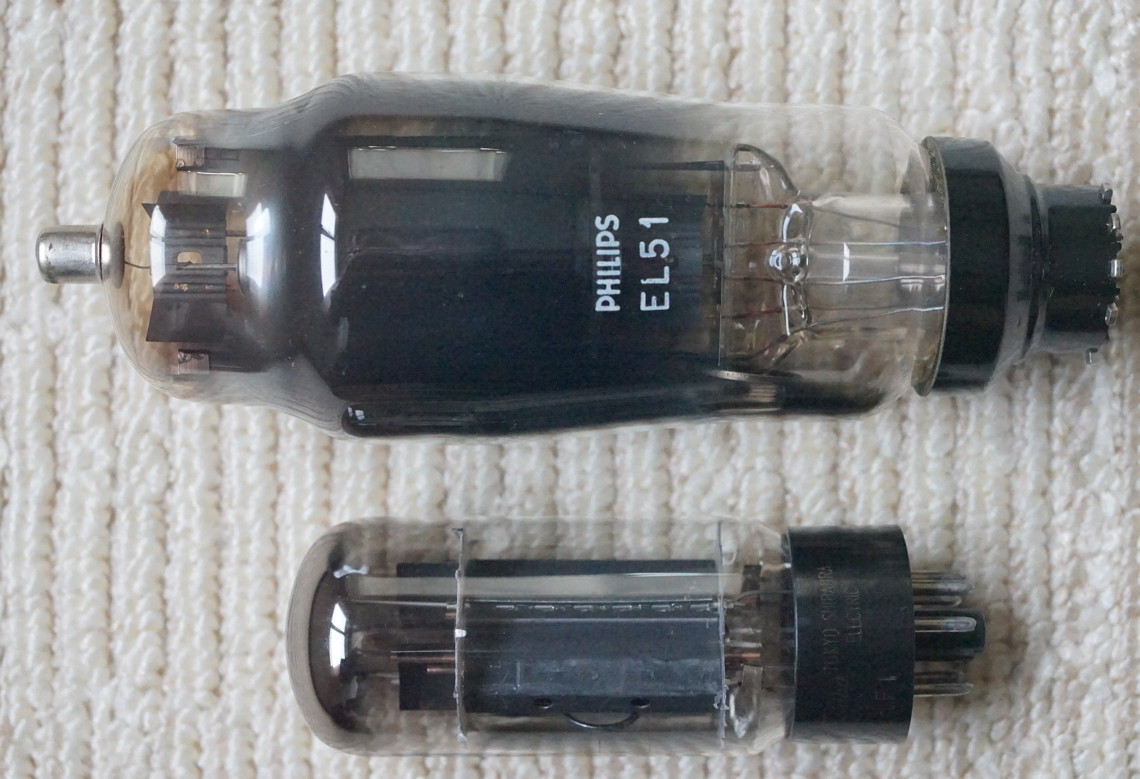

This is a personal reリッド電圧750Vというサイドコンタクトの大型管です． （比較のため並べた6GB8が小さく見えます．）

EL51とEL34

　最大プレート損失45W，第2グリッド損失7Wで三結時のプレート損失は45Wと発表されています． 神戸にあったサンセイ・エンタープライズで約40年前に購入したものですが，その後， プレート特性を測ったきりで，忘れていました． （この実測特性は，その後知ったTeslaの規格表に記載のものと良く一致しています．）
　プレート電圧550V, Ip=80mA，負荷抵抗5kΩあたりで10Wは出そうですが， 私の知る限りでは3結の製作例は見当たりません． （1973年10月のMJ誌に安斎氏の5結の製作例がありますが，魅力的には見えません．）

EL51 is side-contact large pentode with the limiting values Vp=750 V and Vg2=750 V that is very characteristic of this tube. Maximum dissipations are Pp=45 W, and Pg2=7 W, respectively. In the case of triode connection, Pp+Pg2=45 W according to the manual of Tesla. There is no report of use as triode conectiont in the amateur field, as far as I know.
The EL51 tubes used in this report are my old stock purchased from Sansei-Enterprise (Kobe) about 40 years ago. At that time, I measured characteristic curves, namely Ip(Vp, Vg), and they have been forgotten. Now it is a nice time to challenge. From the characteristic curve, it is expected approximately 10W by applying 550 V at plate, and using 5 k ohm load resistance.
