Victor カセットデッキ DD-R3改造 1

2026.04.19

　VictorのカセットデッキDD-R3を改造・整備中です．このデッキは398の安物ですが，注目すべき点が多くあります．最後期の製品の為か，アモルファスヘッド，Dolby HX-Pro, バイアス調整機能付きで，しかもダイレクトドライブです（と言ってもREVのキャプスタンはゴムベルトで回っていますが）．
　特にメカは素晴らしく，ダイレクトドライブ用の他に3個モーターが付いています．
　ただし，メカにお金をかけ過ぎた為か，その他は非常にチャチです．カセットを照らすライト無し，前面パネルはプラスチック，シャーシはヘナヘナ，足は前から見える２本だけマズマズ，後２本はただのゴム足．
　特にいただけないのは，録音イコライザー回路にセラミックコンデンサーが多用されていることです．さらに，実機では，回路図の定数とは異なる標準的な値の抵抗が使われていたり，電源部が10000μFのはずが6700μFになっていたりして，手抜き感があります．
　ただ，動作させて見ると，周波数特性はかなり優秀で，波形の安定性も良さそうです．
いつも使っている自家製3kHzテープ(SONY TC-K222ESLで0.031～0.037%の実測）で，ワウフラッター(RMS) を測って見ると，FWDが0.082～0.087%，REVが0.084～0.098％とシングルキャプスタンのリバースデッキとしてはなかなかの値です．
　そこで，このメカの優秀さを生かすべく，改造に踏み切りました．
　まず，手をつけたのが，カセット後ろ側のライトです．

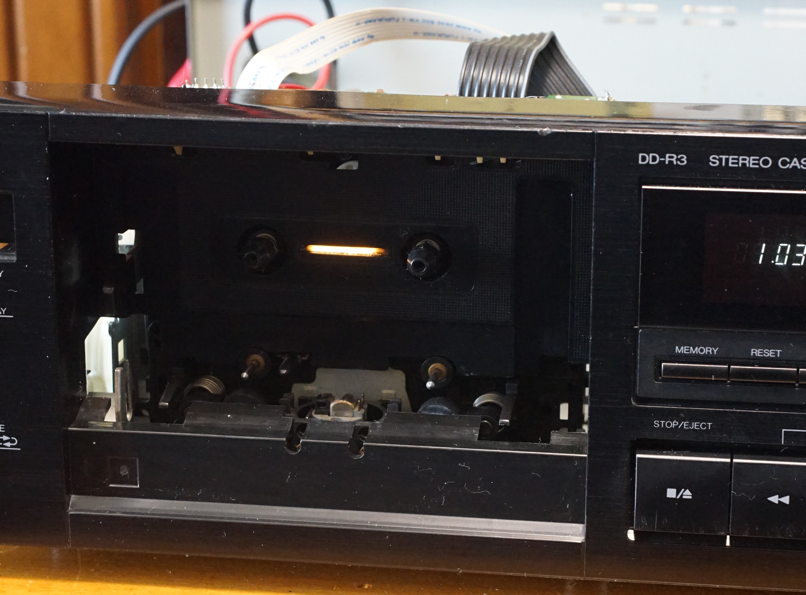

写真のように，スリットを開けて，棒状のLEDを裏から貼り付けました．

なお，海外向けの同等機TD-R472のService manualがネット上で入手できます.
