6336Bシングルアンプのテスト その1

2025.10.1

　いずれOTLアンプを作ろうかと思ってストックしていた6336Bの特性を測り始めました． というのも「無線と実験」のバックナンバーを見ていて2011年1月号の柳沢正史氏の 単管シングルステレオアンプを思い出したからです．
　バイアスが80Vと深くドライブが大変そうですが，Vbb=300VのSRPPで何とかなるのではと安易に考えました．下図が回路です． SRPPは12FQ7, 12BH7A, E80CCなどのやや大きめのミニュチュア管を想定しています．

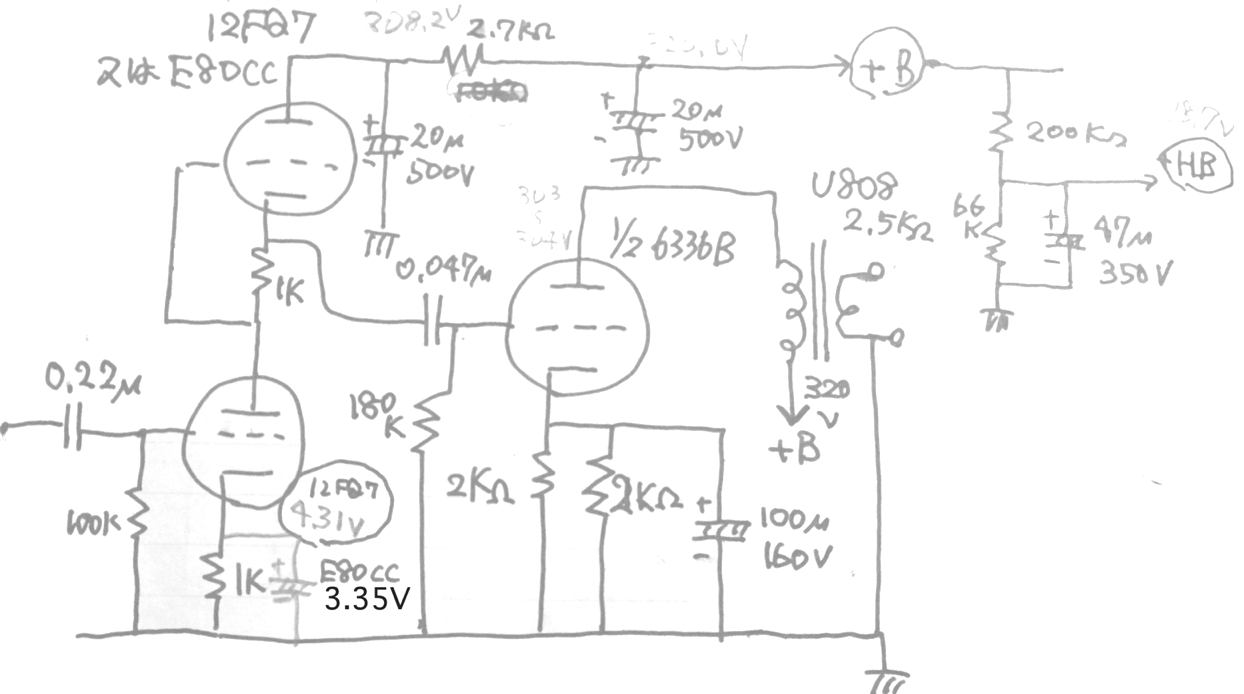

回路図

　いつもの試験用シャーシに取り敢えずの形で組みました．6336Bのヒーター電源は別トランス（6．3V，6A）です．

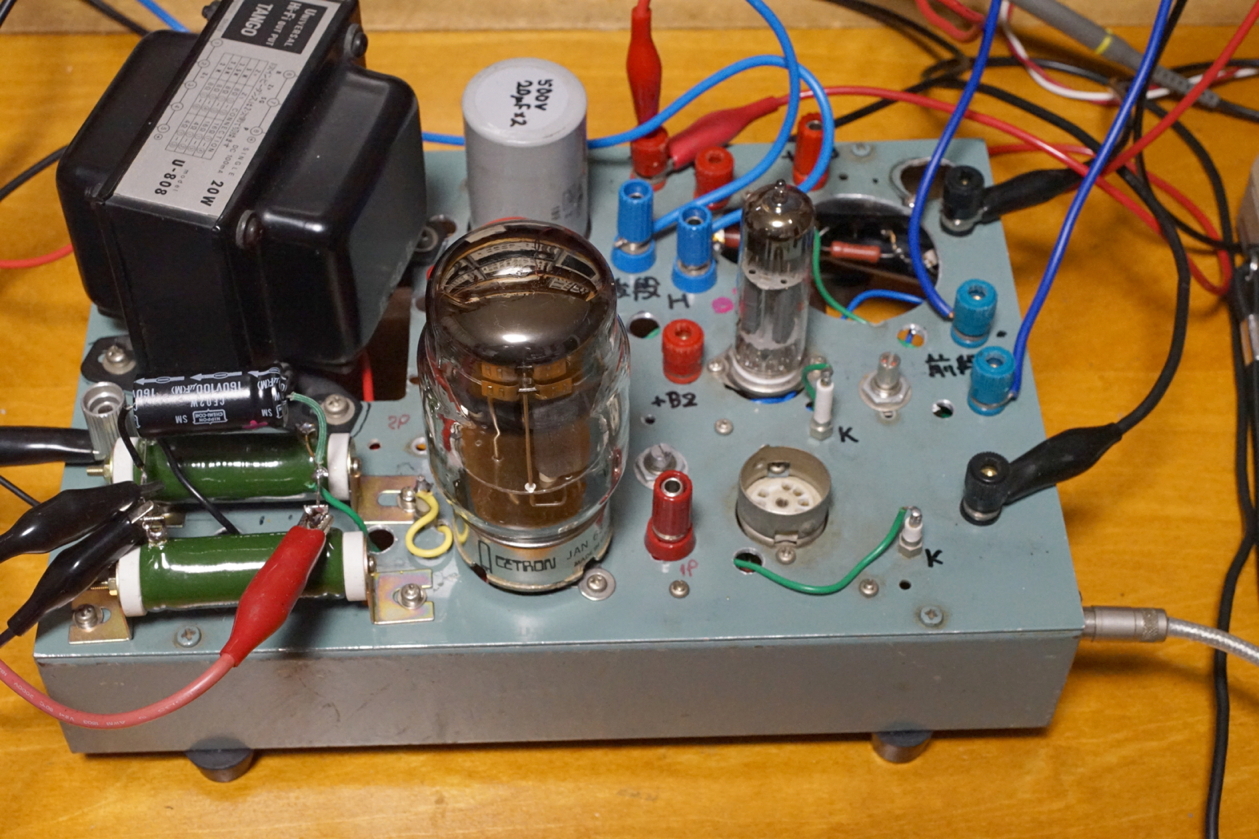

テスト風景

　後は実機の測定結果を見て決めるつもりでしたが， ドライブ段だけの歪/出力電圧テストで早くも12FQ7は脱落，12BH7AかE80CCということになりました． +Bを320Vとして歪特性を測ったのが下の2図です． まず，12BH7Aドライブ．6W付近でかなりの歪の打ち消しが起きています．ドライブの力不足です．

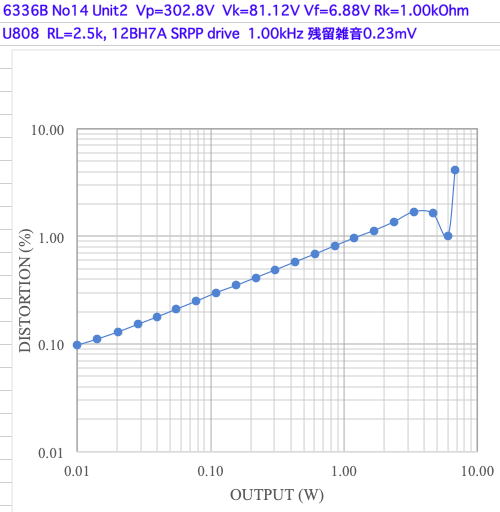

12BH7A

　次がE80CCドライブ．こちらの方が歪カーブは自然です． Rk=1kΩとした場合のSRPPにはE80CCが良いのかもしれません． 12BH7Aの方が強力なはずですから，Rkの最適化が必要なのでしょう．

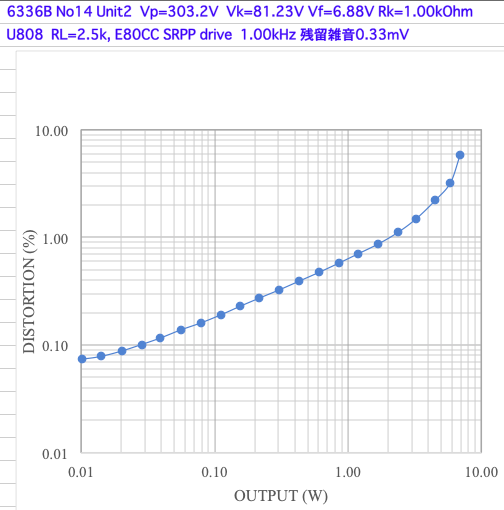

E80CC
