300B ドライブに適した76はどれ？ その3

2025.9.8

　United Electron (Sylvania製）76ドライブの続きです。1枚目：80Hz、2枚目：10kHz. 80Hzの特性は、1kHzと大差ないようです。10kHzの場合には、1W以下の低出力側で、 歪打ち消しがそれ程うまくはいってないようですが、十分に低歪で問題ありません。 いずれも約4Wで1％歪です。

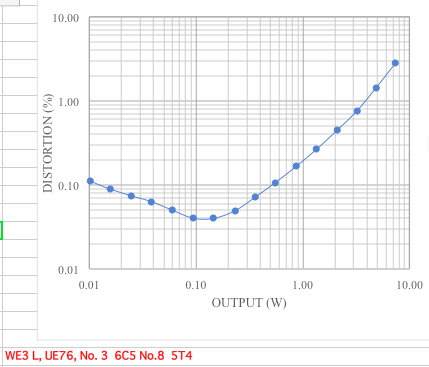

80Hz
80Hz

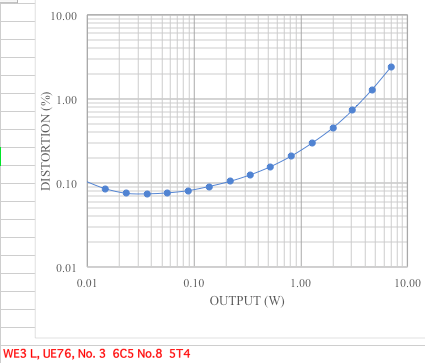

10kHz
10kHz

　なお、300Bの動作条件は、Vbb=411V、RK=819Ohm、VK=66V、RL=3kOhmです。 また、76は、Vbb=372V、RP=51kOhm、Vp=182V、RK=2.7kOhm、VK=9..62Vです。
