このコーナーを読んでくれている高橋さんからホームページの連絡先にメールが入った。楽しみにしてくれている人がいるというのは書いている方として張り合いがでるものだ。第6話で説明なしで書いたTransformという言葉をLabVIEWの機能と誤解されたらしい。TransformはSpyglass社のデータ可視化プログラムなのだが、今日調べてみたらSpyglass社は昨年OpenTV Corp.に買収されていた。OpenTV Corp. のホームページにはTransform のサポートについては何も書かれていなかったから、Transformは完全に過去のものになってしまったようだ。Excelの機能が上がって少なくとも２次元では優位性がなくなってしまったのだろう。Dicerという３次元データの可視化プログラムもあったが、あれも同じ運命なのだろうか？
第6話で書いていたのは強度グラフ(Intensity graph)のZ軸の色マッピングの方法についてだった。LabVIEW3の頃でIntensity graphが導入されて大喜びだった。Transformはこの時点で俺の中では死んでしまったが、メニューからデータの特徴が分かりやすい色マッピングを選べるのはたしかに便利だったし、楽しかった。一見、無味乾燥な数字の羅列のようなテーブルを色マッピングを変えるだけで魅力的な画像に変化させることができた。

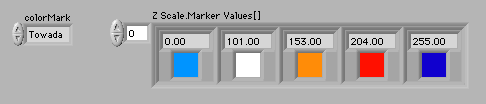

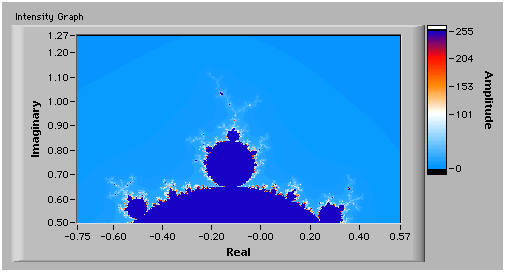

さて、LabVIEWのIntensity Graphで色マッピングを行うには、Z Scale MarkerとColor Tableの2種類がある。Z Scale Markerで数値と色クラスター配列を指定すると補完して色マッピングデータが作られる。たとえば下の図は十和田湖の紅葉をイメージして即興で作ったTowadaという色配列だ。湖の上を遊覧船が白い波を立てて進み、岸部の黄色や赤の美しい紅葉が秋空に映えている、などといいかげんに色を割り当ててみた。
この例では表示しているデータがU8なのでデータの0〜255が色配列の1〜254にうまく割り付けられているのだろう。データが実数のときもZ軸のフルスケールに対応してColor Tableの要素１から要素254の色が割り付けられるはずだ。

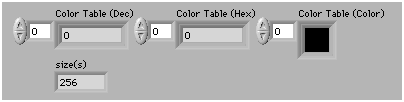

ここまでの話のようにZ Scale Markerを使ってColor Tableを作るのではなく、直接Color Tableに任意のパターンを指定することもできる。等間隔である値だけを例えば黒に設定するとデータがなだらかな場合は等高線を表示することもできる。

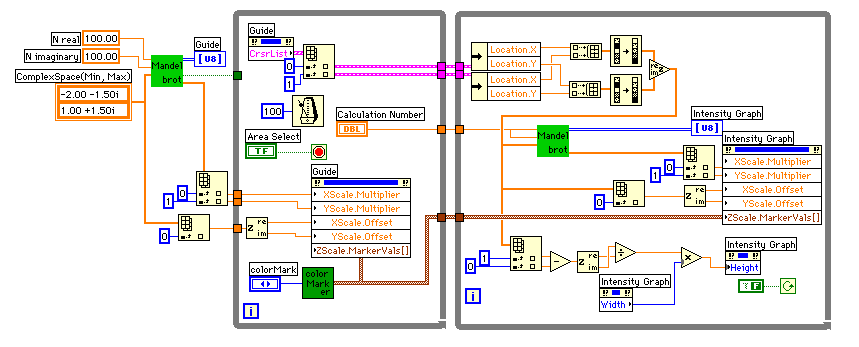

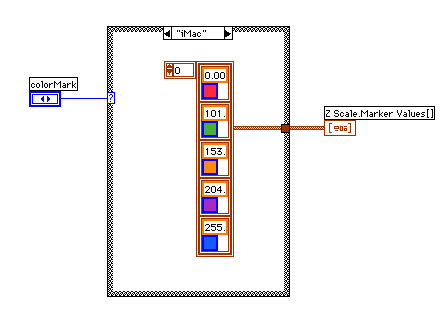

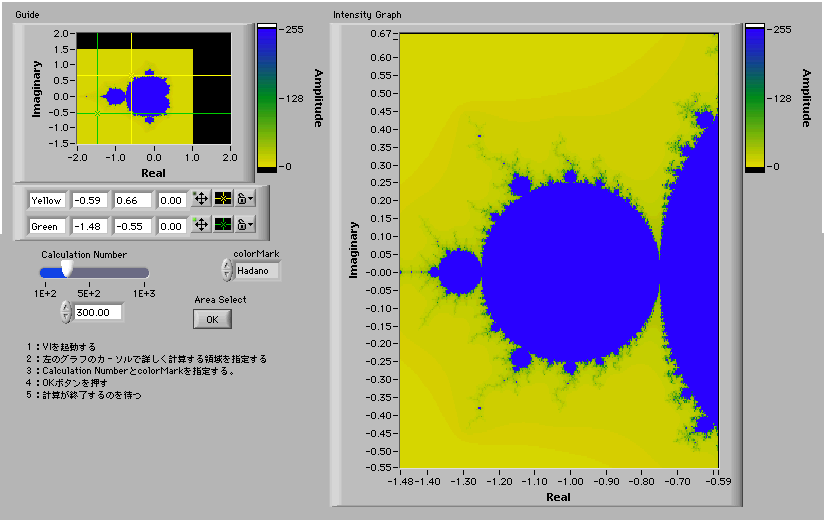

マンデルブローの図形を表示するプログラムでZ Scale Markerを使ったプログラム例を作ってみたので紹介しよう。左上に全体像を表示し、カーソルで計算領域を簡単に設定することができるようにした。colorMarkという名前のEnum制御器で色マッピングと計算サイズ（縦横同数に固定）を設定した後Area Selectボタンを押すと詳細な計算を開始する。縦横比が崩れると気持ちが悪いのでグラフの横幅を基準に縦の長さを自動的に調整している。表示されている色マッピングは落花生、丹沢、青空のイメージのHadanoと名付けられている。
