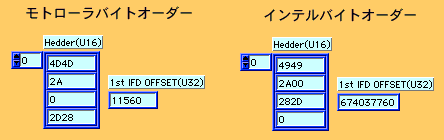

それぞれのバイトオーダーで記録されたファイルのヘッダー部分をU16で４個読みとって１６進で表示すると下の図のようになる。Motorolaタイプでは4D4D h (ASCIIではMM)、Intelタイプでは4949 h (ASCIIではII)と記録される。
次のバージョン番号は常に2A h (１０進数で42)だ。最後の４バイトがIFDへのポインタを示している。LabVIEWでファイルの読み書きをしている限りIntelタイプは頭痛の種になるだけなので、あっさり諦めることにした。Intelタイプをどうしても読みたいときには他のソフトでコンバートする必要がある。

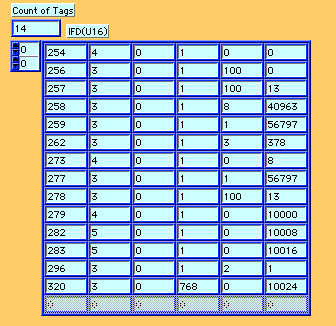

IFDの構造は、２バイトのエントリ数と各１２バイトのIFDエントリからなる。すべてのエントリの後に次のIFDへの４バイトのポインタがある。最後のIFDの場合は、４バイト全てを０にする。IFDエントリの内訳は２バイトのタグ、２バイトのデータタイプ、４バイトのカウント、４バイトのポインタ/データフィールドからなる。U16で読みとると下の図のように記録されている。これだけでは何のことかさっぱり分からない。

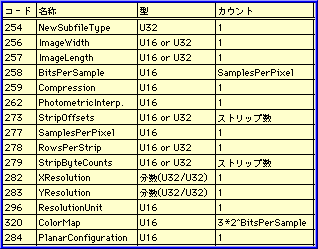

基本的なタグに関する約束事をまとめると以下のようになる。ポインタ/データフィールドは４バイトでデータがおさまる場合はデータを書き込んでしまうが、データが２バイト長しかない場合は前半の２バイトにデータを入れる。４バイトよりデータが多い場合は、データの格納場所のオフセット値を書き込む。オフセットは全てファイルの先頭からのオフセット値を使うことになっているからLabVIEWでプログラミングしやすい。
タグ262のPhotometricInterp.のデータは0、1の時は白黒を示し、2の時はRGB、3の時は256カラーを示す。今回は１個の輝度グラフでの入出力に狙いを絞ったのでRGBはサポートしないことにした。したがってタグ277のSamplesPerPixelは1の場合だけ有効になる。タグ258のBitsPerSampleは8以外の1、2、4も可能ではあったが、データの切り出しに時間がかかることとあまり必要性がないことから8のみ有効とした。
肝心のデータのオフセット値はタグ273のStripOffsetsから得られる。TIFFでは複数の領域に分割して帯状にデータを記録した場合（カウントがn）それぞれのデータのオフセットを格納した領域へのオフセット値をタグに記入する。分割しない場合（カウントが1）はタグに記入されたオフセット値がデータのオフセット値になる。
ここまでの説明でTIFFファイルの中で、IFDとカラーマップと画像データの配置に関する制約は無いことが分かったと思う。同じ画像データ(100*100バイト)を手持ちのアプリケーションで保存してそれぞれの配置を調べてオフセット値を表にしてみた。好き勝手に並べている雰囲気があるな。
だいたいこんなところでTIFFの説明は終わりだ。VIのダイアグラムを見て何をしているか分かる程度には説明したつもりだ。なかなか簡潔に書けたよな。もっと詳しく知りたい場合はすこし値段が高いが、（株）アスキーから出ている「グラフィックファイルフォーマットハンドブック」を参考にすると良いと思う。手に入りにくいとは思うが、O'Reilly & Associates, Inc.の「Encyclopedia of Graphics File Formats」も参考になる。勿論、Aldus（Adobeに買収されたんだっけ？）から仕様を取り寄せることも可能だろう。
次回はTiffRd.viとTiffSv.viの使用方法について書くつもりだが、特に興味のある人は大橋宛（ohashi@mac.email.ne.jp）にメールで申し込んでおくと良いと思う。
Let's enjoy vi programing!
LabVIEWで計算し、TiffSv.viで保存したマンデルブロー集合
See you!
Nigel Yamaguchi
