概要

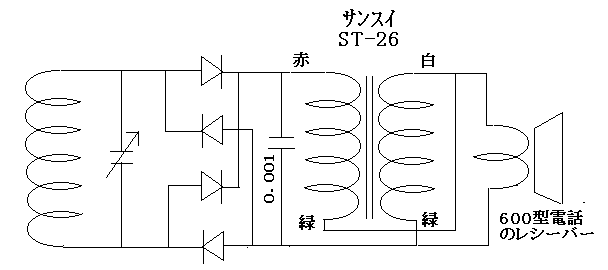

１号機のクリスタルイヤホンから、結構大きな音がするので、何とかスピーカーを鳴らせないかと試作したのが２号機です。紙コップバリコンは同一ですが、コイルをさらに大型化し、直径９０センチとしています。検波回路は従来からの倍電圧検波ではなく、ブリッジ整流回路をそのまま検波回路に置き換えています。信号が２本分のダイオードを通らなければならないので、開始電圧の点で明らかに不利なのですが、実験の結果一番大きな音量が確保できたので採用しています。当方の住所は埼玉県大宮市で、ＮＨＫ第一、第二の菖蒲（しょうぶ）送信所から約１７Ｋｍの距離にあります。結果として、耳を澄ます必要がありますが、NHK第一、第二、ＴＢＳはイヤホンなしで聞けるようになりました。
部品について。
大口径スパイダーコイル（直径90Cm）
ダンボールの直径が大きくなると強度がとれませんので、2枚を張り合わせています。線材は主にコストの関係で、電話の屋内配線に使用する「ベル線」をＤ.Ｉ.Ｙショップにて購入し、一本に裂いてから１０回巻いています。
今回のラジオで一番試行錯誤を繰り返した部品です。最終的には600型の電話機（黒電話）の受話器スピーカを使用し、トランジスタ用のドライバトランスを使用するのが、最も効率的でした。スピーカーのインピーダンスは実測で２５０オーム程度（1KHzただしアバウト)です。これにフロントホーン（ラッパ）をつけてダンボールに貼り付けます。
フロントホーンに使用するラッパは東京の合羽橋道具街で業務用「じょうご（広口ロート）」を購入してきました。上の写真右側の２１Ｃｍ−７Ｃｍの物を使用しています。スピーカの直径は約４．５Ｃｍなので、０．５ｍｍ厚の塩ビシートを丸めてホーン状にし、約１８Ｃｍの長さを使用しています。適当に丸めてから接着剤で接着し、切り口の直径が合うところでカットし、布ガムテープで固定するとうまくいきます。ホーン形状の音響的な検証はしていませんので、長さはいい加減です。
結果
スピーカーの正面であれば１〜２ｍ離れても充分に聞こえます。スピーカーの周波数特性の問題だと思いますが、女性アナウンサーの方が男性よりもハッキリ聞こえ、特に音楽がかかると大きく鳴ります。しばらく私の部屋では２４時間ラジオが鳴っていたのですが、朝のラジオ体操の放送が音声レベルが高く、毎朝起こされてしまうので、現在はスイッチを設けてＯＦＦに出来るようにしてあります。
