めがねフィーダを使った実用？ゲルマラジオ

多芯ケーブルでコイルを作製すると、線間容量での自己共振以上の周波数を受信できないので、大型化が非常に難しくなります。今回は、誘電率の低そうな被覆材の線材として、UHF用の２００オーム平衡ケーブル（通称めがねフィーダ）を使ったラジオについて、実験してみました。

	メガネフィーダを１５メートル用意します。これを、３重にまいて、結束バンドで止め、一方の巻き終わりと巻き始めをつなぎます。 これで、６回巻いた直径約１７０センチのコイルとなります。タップは巻き始めと巻き終わりの接続点（３回巻き）からとっても良いのですが、実際には１回巻きまたは、２回巻きの点からとったほうが、良いマッチングとなり、混信のない、大きな音となります。

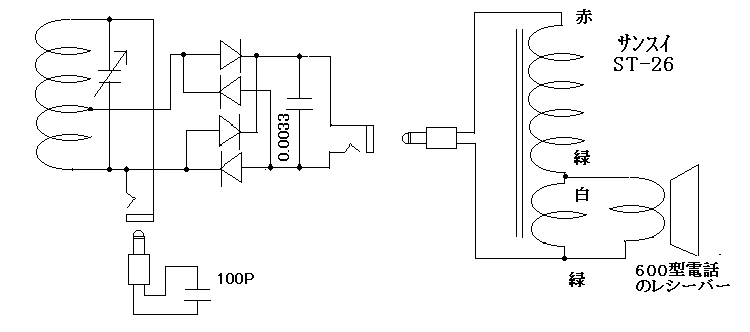

	ポリバリコンはケーブルの束に結束バンドで止めます。メガネフィーダを４重（８回巻き）にすると1000ＫＨｚ以上が受信できず、３重だと、普通のポリバリコンではＮＨＫ第一が受信できませんので、今回はミニジャックを設けて、100ＰＦのコンデンサを並列に接続できるようにしています。同調はかなりクリチカル（慎重にダイアルを回さないと同調がとれない）です。 スピーカーは直径約120Cmのゲルマラジオと同様です。

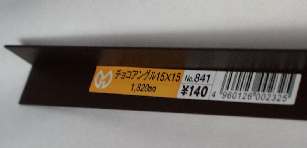

	できるだけ円形の形状にしたいので、光モールという長さ１８２センチのプラスチックＬ型アングルを上部に一緒に結束し、「やじろべえ」のように壁のフックにつるしています。尚、バリコンやジャックは最上部に取り付けると手が届きませんので､適当な高さにします。

結果

ＮＨＫ第一、第二は、耳をすまさなくても部屋の端から端まで聴こえます。ＴＢＳ、文化放送も正面であれば、２、３メートル離れてもＯＫです。内容もハッキリ聴き取れますので､私自信がちょっとビックリした、充分実用になる音量です。
