電流の分流
|
|||||||
/kairo0215-01 |
|

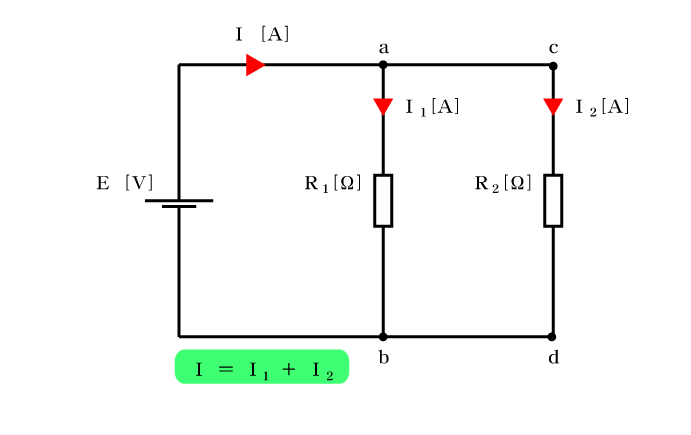

図.225-1 の2つの抵抗器の並列回路において、接続点bに流れ込む電流I [A]は、各抵抗器R1、R2に分かれて流れる。また、c点においては、各抵抗器R1、R2に分かれて流れていた電流が合流し、電流I [A]となる。この現象を電流の分流という。
電流I [A]は、抵抗器R1に流れる電流I 1[A]と抵抗器R2に流れる電流I 2[A]の和に等しい。このことを式で表すと次式のようになる。 I = I1+I2 (225-1) |
|||||
|
|||||||
[図.225-1/draw] 電流の分流 | ||||
Keyword / Section No. | |||||||
分流の式
|
|||||||
/kairo0225-02 |
|
抵抗器R1、R2に流れる電流I1[A]、I2[A]は、次式で求めることができる。
R2 I1 = ―――――――・I R1+R2 R1 I2 = ―――――――・I (225-2) R1+R2 |
|||||
(225-2)を導く過程を「2-25/01w.分流の式を導く」に示す。 | |||||||
3つ以上の抵抗器の分流の式については、 「2-25/02w.分流の式:抵抗器が3つ以上になったら」に示す。 | |||||||
