　２−１１．　直列接続での電流
'03/08/26　　Ver.5.3 　Kairo0211
　Keyword / Section No.
　直列接続での電流
　
/kairo0211-01

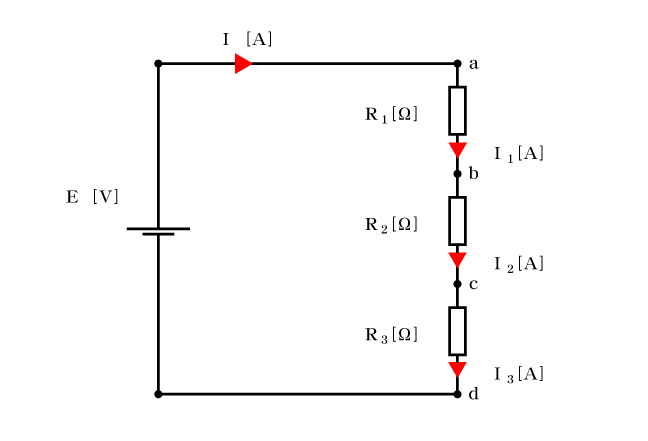

　図．211-1 は、３つの抵抗器を直列接続し、電源により起電力Ｅ[Ｖ]を加えた回路である。
　この回路において、各抵抗器に流れる電流Ｉ１[Ａ]、Ｉ２[Ａ]、Ｉ３[Ａ]と全電流Ｉ[Ａ]を電流計を用いて測定し、その関係を調べると次のことがいえる。［実験結果］

１．各抵抗器に流れる電流Ｉ１[Ａ]、Ｉ２[Ａ]、Ｉ３[Ａ]はすべて等しい。
２．各抵抗器に流れる電流Ｉ１[Ａ]、Ｉ２[Ａ]、Ｉ３[Ａ]は全電流Ｉ[Ａ]に等しい。

このことを式であらわすと次式のようになる。

　　　Ｉ　＝　Ｉ１　＝　Ｉ２　＝　Ｉ３　


　
/kairo0211-02 実際、回路上の電流を測定したい場合は、直列に電流計を接続することで求めることができる。
[図．211-1/draw]　直列接続での電流
　Keyword / Section No.
　直列接続での電流（一般論）
　
/kairo0211-03

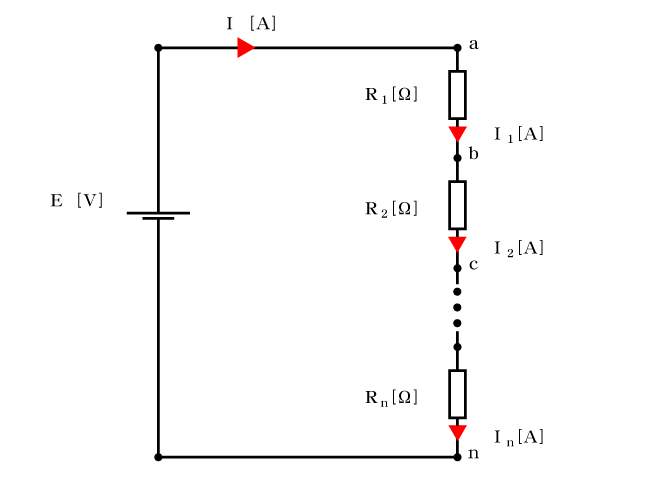

　図．211-2 の回路のような抵抗器の数がｎ個の場合の関係は、次のようになる。

１．各抵抗器に流れる電流はすべて等しい。
２．各抵抗器に流れる電流は全電流Ｉ[Ａ]に等しい。

このことを式であらわすと次式のようになる。

　Ｉ　＝　Ｉ１　＝　Ｉ２　＝　Ｉ３　＝　・・・　＝　Ｉｎ−１　＝　Ｉｎ
　
　
　
[図．211-2/draw]　直列接続での電流（一般論）
