対策品と未対策品のキャップの外観寸法比較

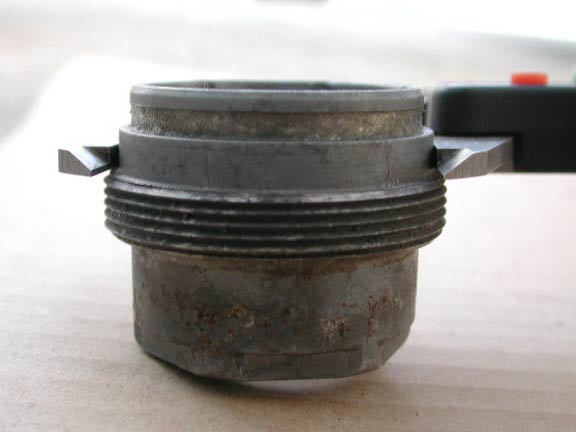

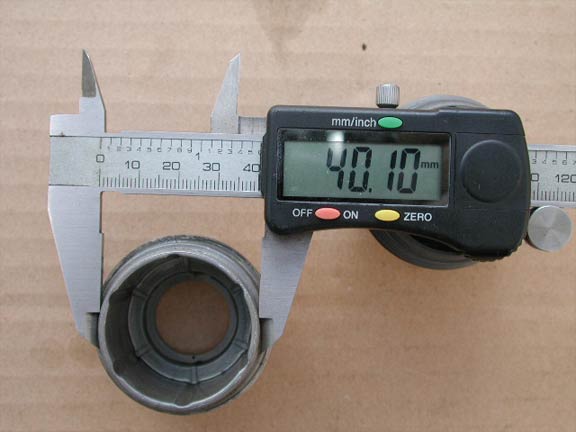

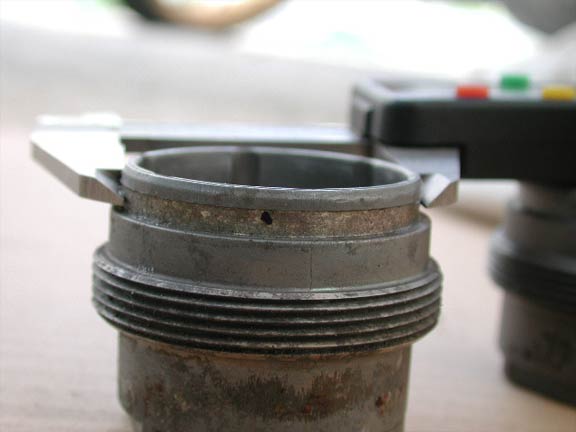

キャップの寸法を計測する。まず一番細く（薄く）なる箇所の寸法。この溝にはOリングが入る。

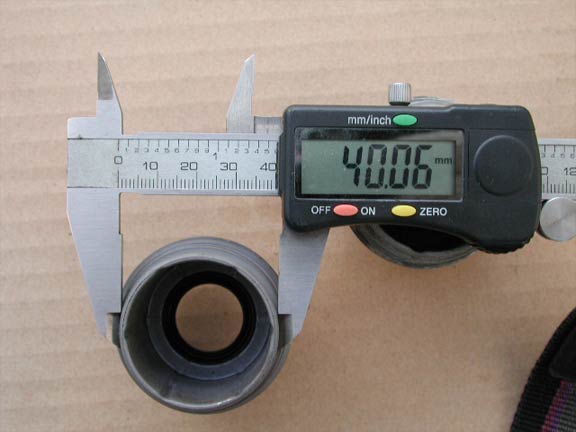

写真左が未対策品。この部分の寸法は、対策品と同じだった。

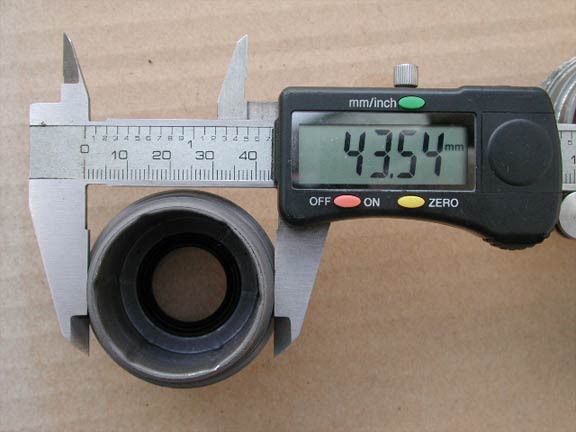

次はクラックが発生する部分。

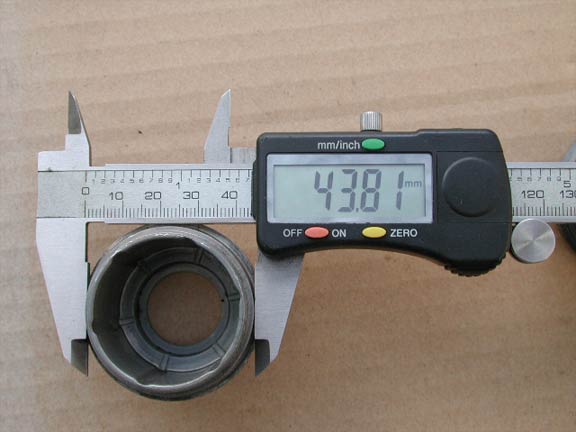

写真左が未対策品。やはり同じ寸法だった。

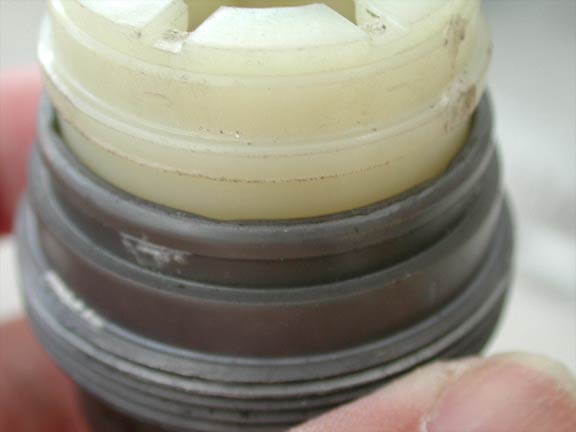

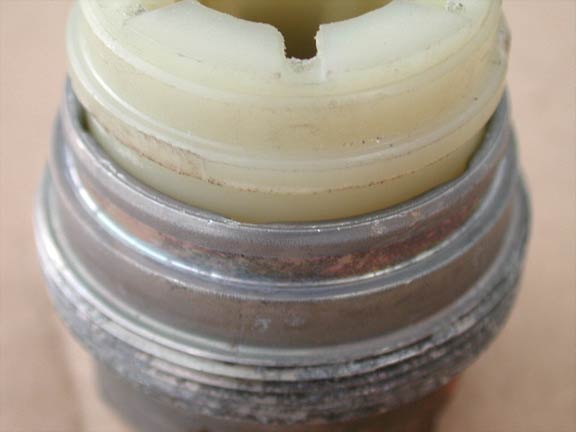

内径に違いはあるのだろうか。キャップ内部には凹みがあるため正確な測定がちょっと難しい。そこで内部構成部品の一部を入れてみた。写真左が未対策品。双方ともガタなどなかったことから、内径は双方とも同じと判断する。
以上の結果、キャップの寸法に違いが無いことはわかった。ではマスタシリンダー内部及び構成部品に違いはあるのだろうか。違いがあれば、それが漏れの原因部品である可能性が浮上する。次頁で検討する。
