PANASKY  mark 6

日新電子工業株式会社 製 PANASKY mark 6 は、
デスクトップタイプの6m バンド(50MHz)トランシーバーで、
約10Wの送信出力です。
多くの方が使用され、その性能も非常に優れていました。
回路構成は、その殆どが真空管です。
後に、PANASKY ⇒ SKYELITE に製品名変更

 定格・特性 (受信部)
受信周波数範囲   50.0 〜 52.5 Mc
第1中間周波数    5745 kc
第2中間周波数     455 kc
感度          1uV  (S+N)/N: 10dB の時の入力電圧
選択度         ±3 kc (-6dB), ±12 kc 以内 (-50 dB)
入力インピーダンス  約 50Ω 不平衡
出力インピーダンス  8Ω
低周波出力       最大 4 W

( 送信部 )
送信周波数範囲   50.0 〜 52.5 Mc
発振方式        水晶制御、自励発振(外部VFO端子付き)
発振周波数      水晶: 8.333 〜 8.750 Mc
             自励: 12.500 〜 13.125 Mc
電波の型式      A3 (AM)
変調方式       終段陽極・遮蔽格子同時変調
終段陽極電圧・入力 240 V  20 W
出力インピーダンス  45 〜 90 Ω  不平衡
外部 VFO 周波数   8.333 〜 8.750 Mc
外部 VFO 出力電圧  3 〜 6 V

(その他)
所要電源       90/100/110 V  AC 50/60 c/s

             無変調時 最大 95 VA
             あるいは 12V DC 無変調時 最大 8 A
大きさ (本体)    幅 300 * 高さ 125 * 奥行き 275 mm
重量  (本体)    約 7.9 kg

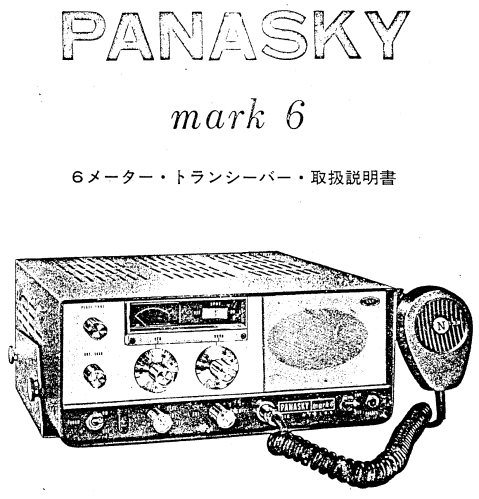

PANASKY mark6 取り扱い説明書より





1968年 5月号 CQ誌 広告

回路ブロック図
