IC−202型 144MHz SSB Transceiver
IC−202型 144MHz SSB Transceiver

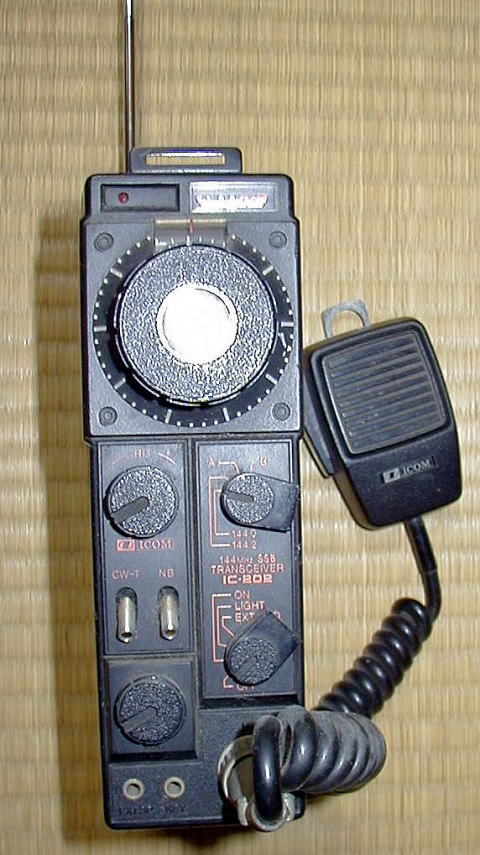

| アマチュア無線用 144ＭＨｚ帯 SSB ハンディトランシーバーです。 かなりの期間愛用致しました。 井上電機製作所（現在 ＩＣＯＭ）製でして、アルミダイカストフレームや、 広帯域ＶＸＯ、ＲＩＴ回路、など採用しております。送信出力は ３Ｗ です。 |
| （一般仕様） ・使用半導体 Transistor 20 FET 7 I C 7 Diode 32 ・周波数範囲 144.0 MHz 〜 145.0 MHz ・電波型式 SSB (A3J) CW (A1) ・空中線インピーダンス 50 Ω 不平衡 ・電源電圧 DC 13.8 V 電池：単２型（ＵＭ−２） ９個 ・接地極性 マイナス接地 ・外形寸法 183（高さ） * 61(幅) * 162 mm(奥行） ・重量 約 ２ｋｇ （送信部） ・送信周波数 144.0 MHz 〜 145.0 MHz のうち １バンドにつき 200kHz 連続可変 ２バンド水晶内蔵 ・電波型式 Ａ３Ｊ （ＵＳＢ） Ａ１ ・送信出力 Ａ３Ｊ ３Ｗ （ＰＥＰ） Ａ１ ３Ｗ ・変調方式 平衡変調 （受信部） ・受信周波数 送信部に同じ ・電波型式 Ａ３Ｊ （ＵＳＢ） Ａ１ ・受信方式 シングルスーパーヘテロダイン ・中間周波数 １０．７ＭＨｚ ・受信感度 ０．５ｕＶ (S+N)/N 10 dB 以上 ・低周波出力 １Ｗ 以上 ・出力インピーダンス ８Ω IC-202 カタログより |

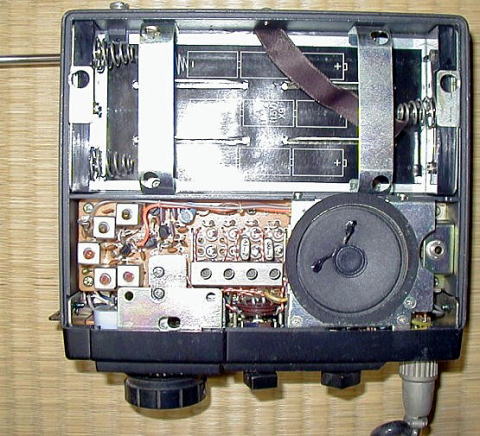

電池は、UM-2 単2 Ｘ 9個
