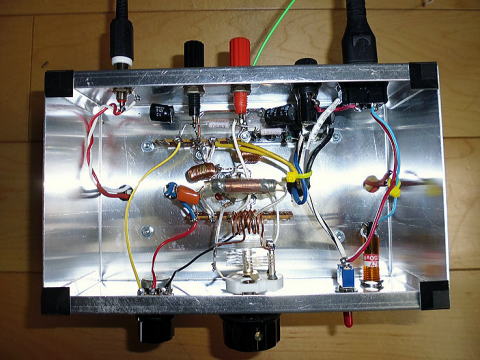

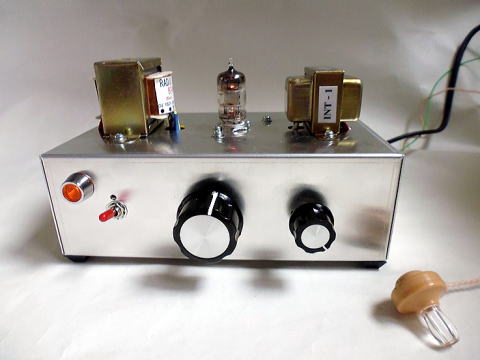

SNSで情報頂いた、6AK5 超再生単球FM受信機、 作成しました。一応、FM放送受信出来ました。 これから、ブラッシュアップいたします。 RFC は、溶断したガラス管ヒューズにエナメル線を巻き、 作成しました。 やはり、真空管のヒーターの点灯には癒やされます。 これは半導体では味わえません。 (2016年 1月17日製作) |

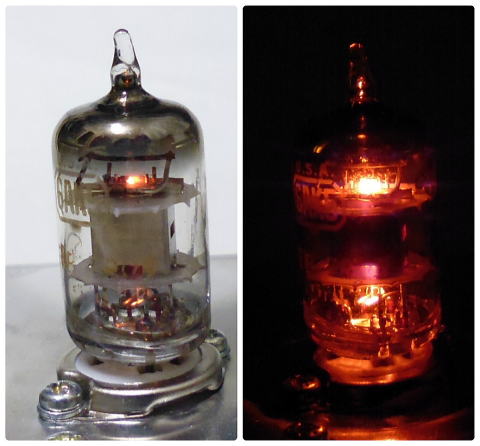

真空管(6AK5)の点灯には癒やされます。

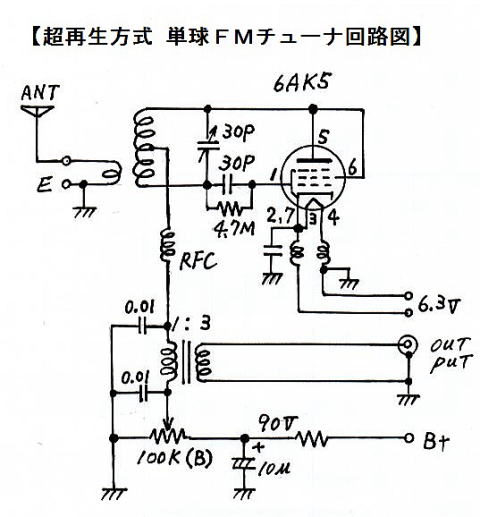

参考回路図
部品構成表(参考)−電源部を除く
名称 | 仕様 | 員数 |
---|---|---|
真空管 | 6AK5 | 1 |
真空管ソケット | 7P | 1 |
銅線(ANTコイル) | φ1 | 2m |
エナメル線(RFC) | φ0.6 | 3m |
コンデンサー | 250V 0.01uF | 3 |
電解コンデンサー | 350V 10uF |
1 |
低周波トランス | 1:3 | 1 |
可変コンデンサー | 30PF | 1 |
抵抗 | 1/4 W 4.7MΩ | 1 |
セラミックコンデンサー | 30P | 1 |
