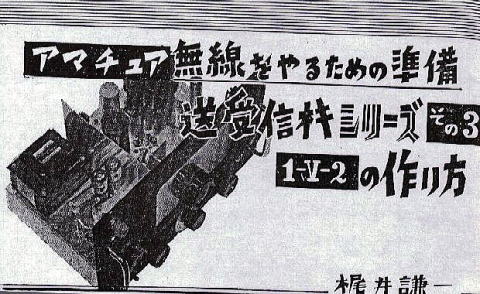

| 私が初めて購入した 初歩のラジオ 誌 に掲載されていました。 通信用 1-V-2 受信機です。当時相当あこがれまして、数年後記事を参考に組み立て、愛用しました。 初歩のラジオ は当時のラジオ少年の愛読書でして、この回路は1964年 6 月号 に掲載された 元JARL 会長：梶井先生の作です。 |

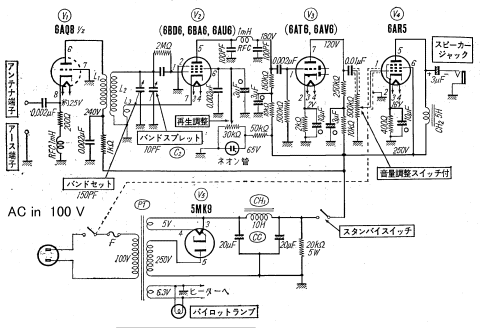

１-Ｖ-２ 回路図
| 受信機で、0-V-2 や 1-V-2 と示されている場合 最初の数字は、高周波増幅の段数、末尾の数字 は 低周波増幅の段数です。 V は検波管を示しています。 |
| 0-V-2型受信機は、作成が容易で感度も良いのですが アンテナ等の状況により、感度が不安定になる欠点があります。 ３極管による高周波増幅段を追加し、安定化を図った受信機です。 Ｖ１ 6AQ8 のグリッドを接地し、安定な高周波増幅を行います。 Ｖ２ 6BD6 は再生検波管で、再生調整と検波を行います。 Ｖ３ 6AV6 は低周波増幅管、 Ｖ４ 6AR5 は低周波出力管です。 Ｖ５ 5MK9 は整流管です。 この受信機を高性能にするには、部品の選択と配置および配線が重要な要素になりこれらに十分対処することが必要です。 |
| 品名 | 仕様 | 数 | 品名 | 仕様 | 数 | |
| パワートランス | 230V 60mA | 1 | アースリード | 錫引銅線 | 1m | |
| チョークコイル | 10H 80mA | 1 | 角ダイアル | 電源、スタンバイ | 2 | |
| チョークコイル | 5H 50mA | 1 | 丸ダイアル | 1 | ||
| チョークコイル | 1mH | 2 | ツマミ | 3 | ||
| 6AQ8 | 真空管 | 1 | スイッチ | 2 | ||
| 6BD6 | 真空管 | 1 | ジャック端子 | 2 | ||
| 6AV6 | 真空管 | 1 | シールド板 | 1 | ||
| 6AR5 | 真空管 | 1 | キャビネット | 1 | ||
| 5MK9 | 真空管 | 1 | 400Ω 1/2W | 抵抗 | 1 | |
| 真空管ソケット | MT管7ピン | 4 | 2KΩ 1/2W | 抵抗 | 1 | |
| 真空管ソケット | MT管9ピン | 1 | 10KΩ 1/2W | 抵抗 | 2 | |
| 400V 20uF *2 | 電源平滑用電解Ｃ | 1 | 150KΩ 1/2W | 抵抗 | 1 | |
| 150 PF | C1 小型バリコン | 1 | 250KΩ 1/2W | 抵抗 | 1 | |
| 10 PF | C2 小型バリコン | 1 | 500KΩ 1/2W | 抵抗 | 1 | |
| タイトソケット | 5本足 | 1 | 2MΩ 1/2W | 抵抗 | 1 | |
| ボビン | プラグイン 5本足 | 1 | 3KΩ 5W | 抵抗 | 1 | |
| 500 KΩ VR | ボリューム | 1 | 200Ω 1/2W | 抵抗 | 1 | |
| 30KΩ VR | ボリューム | 1 | 3μF 350V | 電解コンデンサー | 3 | |
| パイロットランプ | 1 | 10μF 50V | 電解コンデンサー | 1 | ||
| ヒューズ | 1 | 10μF 10V | 電解コンデンサー | 1 | ||
| ヒューズホルダー | 1 | 100 PF | チタコン | 3 | ||
| 小型ネオン管 | 1 | 0.002μF | チタコン | 4 | ||
| 0.01μF | チュブラーコンデンサ | 1 |
