真空管 6CB6 1球 用いたレフレックス・ラジオ組み立てました。 高周波増幅と、低周波増幅を1球で行っています。 高周波増幅して得られた信号を、ゲルマニューム・ダイオード で検波し、低周波増幅してスピーカを駆動します。 部品点数も少なく構成出来ます。 電界強度の強い地域(放送局が近い)地域向けです。 (2007/02/17製作 2018/05/06 更新) 参考資料:乱狂太郎の電子工作バイブル マガジンランド社 |

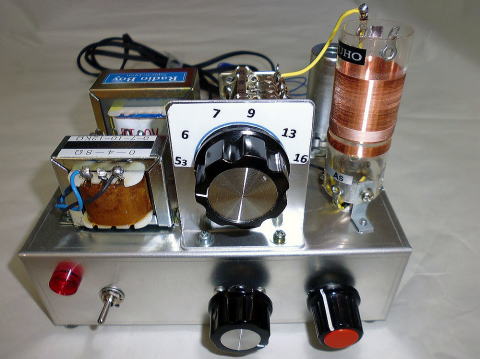

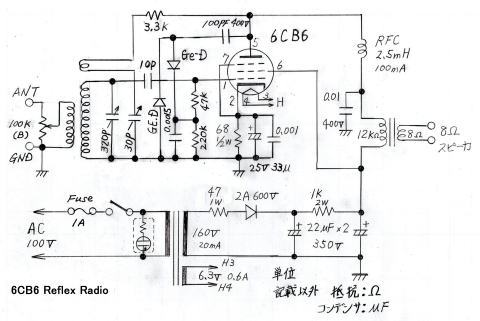

参考回路図

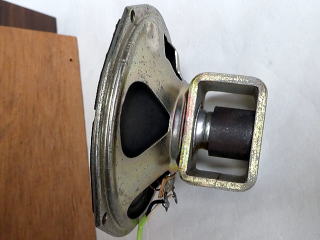

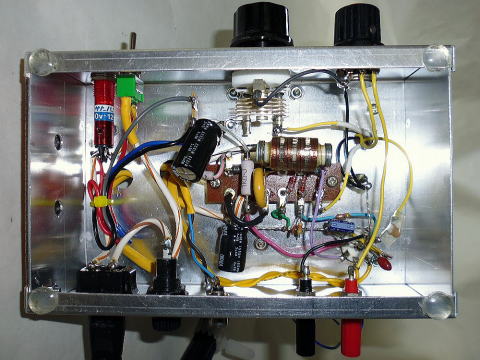

小出力ですので、スピーカは手持ち品を確認 半世紀以上前の真空管ラジオ用スピーカが、 良好でした。多分アルニコ磁石と思われます。 パーマネント・ダイナミック/スピーカです。 |
部品表 (参考)
品名 | 仕様 | 数 | 品名 | 仕様 | 数 | |
コイル | 1 | 350V 22uF | 電解コンデンサー | 2 | ||
バリコン | 380PF | 1 | 25V 33uF | 電解コンデンサー | 1 | |
バリコン | 30PF | 1 | ||||
真空管 | 6CB6 | 1 | 400V 0.01uF | セラミックコンデンサ | 1 | |
真空管ソケット | mT管 7P | 1 | 400V 0.001uF | セラミックコンデンサ | 2 | |
真空管シールド | mT管 7P | 1 | 400V 100PF | セラミックコンデンサ | 1 | |
シャーシ | 1 | 10PF | セラミックコンデンサ | 1 | ||
ターミナル | 赤 | 2 | 0.0015uF | フィルムコンデンサ | 1 | |
ターミナル | 黒 | 2 | 0.001uF | フィルムコンデンサ | 1 | |
卵ラグ | 3 | 検波ダイオード | ゲルマニューム | 2 | ||
ACインレット | 安全規格品 | 1 | 整流ダイオード | 1000V 1A | 1 | |
電源コード | 安全規格品 | 1 | 47Ω 2W | 抵抗 | 1 | |
ビニール線 | 配線用 | 2m | 1KΩ 2W | 抵抗 | 1 | |
出力トランス | 12kΩ:8Ω | 1 | 68Ω 1/2 W | 抵抗 | 1 | |
電源スイッチ | 安全規格品 | 1 | 47KΩ 1/4W | 抵抗 | 1 | |
抵抗入りネオン管 | 1 | 220KΩ 1/4W | 抵抗 | 1 | ||
ヒューズホルダー | 安全規格品 | 1 | 3.3KΩ 1/4W | 抵抗 | 1 | |
ヒューズ | 安全規格品 | 1 | RFC 2.5mH | 高周波チョークコイル | 1 | |
電源トランス | 1 | 100kΩ VR | ANT 入力調整 | 1 |
