0-V-2 Receiver

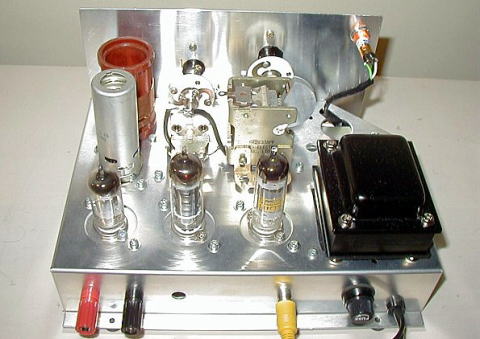

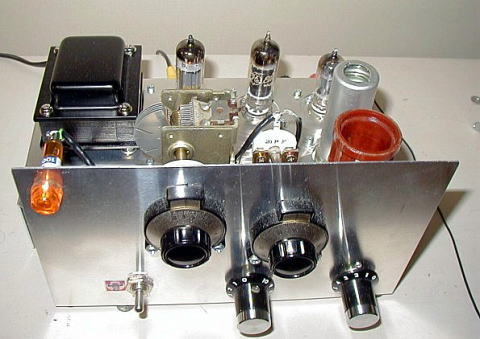

 0-V-2 作成致しました。

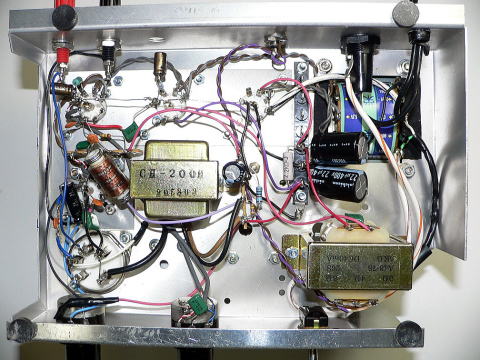

オーソドックスな回路ですが、低周波チョークコイル、
高周波チョークコイルを用いました。

短波放送受信出来たとき、やはり感激しました。( 2004年4月製作)
参考資料:マガジンランド社「電子工作バイブル」

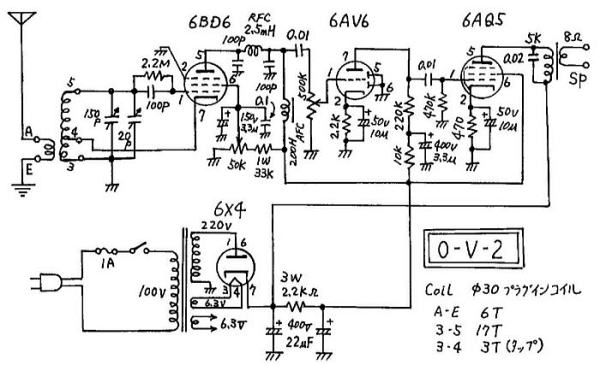

参考回路図

注) 検波段 200H 低周波チョークコイルは、細くて断線すること考慮し、
500KΩ程度の抵抗を並列に接続しておくのが、良いです。


部品構成表(参考)

名称 仕様    員数 名称  仕様   員数
真空管(検波管) 6BD6 1 シャーシ 並4用穴あき 1
真空管(低周波増幅) 6AV6 1 アルミ板 パネル用 1
真空管(出力管) 6AQ5 1 バリコン(メイン) 150P 1
真空管(整流管) 6X4 1 バリコン(スプレッド) 20P 1
真空管ソケット 7P 4 プラグインコイル 5P 1
真空管シールド 検波管用 1 タイト・ソケット 5P 1
電源トランス 並4用 1 エナメル線 φ0.4 程度 5m
低周波チョークコイル 200H 1 可変抵抗(音量) 500KΩ A 1
高周波チョークコイル 2.5mH 1 可変抵抗(再生) 50KΩ B 1
バーニア・ダイアル       2 電源コード       1
つまみ       2 コード
・ブッシング
      1
ラグ板 4P 2 卵ラグ       5
ビス、ナット、ワッシャ、スプリング座金 各20 スピーカ       1
電源スイッチ AC125V 1 Fuseホルダー       1
ターミナル ANT,GND,SP, SP GND 4 Fuse 125V 1A 1
接続UL電線       約5m 錫引銅線       0.5m
パイロット・ランプ       1 ゴム脚       4
電解コンデンサー 400V 22uF 2 難燃性抵抗 3W 2.2KΩ 1
電解コンデンサー 400V 3.3uF 1 難燃性抵抗 1W 10KΩ 1
電解コンデンサー 150V 3.3uF 1 難燃性抵抗 1W 2.2KΩ 1
電解コンデンサー 50V 10uF 2 難燃性抵抗 1W 33KΩ 1
セラミックコンデンサー 250V 100PF 3 カーボン抵抗 0.5W 470Ω 1
フィルム・コンデンサー 400V 0.1uF 1 カーボン抵抗 0.5W 220KΩ 1
フィルム・コンデンサー 400V 0.01uF 2 カーボン抵抗 1/4W 470KΩ 2
フィルム・コンデンサー 400V 0.02uF 1 カーボン抵抗 1/4W 2.2MΩ 1
バリコン用カップラー タイト製 2 出力トランス 5KΩ:8Ω 1
