２０２５年の１２月に製作開始。

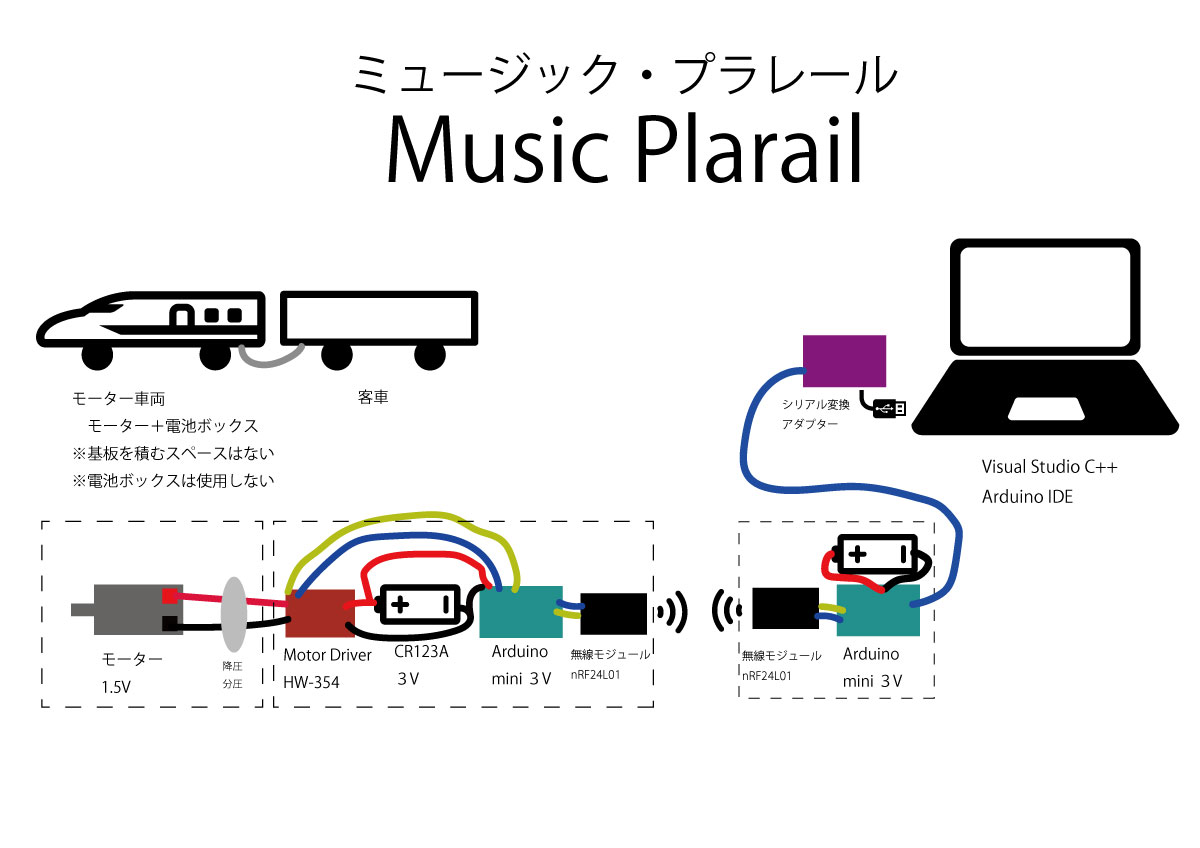

プラレールの車両に積み込もうとすると、かなり小さくまとめる必要があります。試作第１号は、３Ｖの電池とArduino
miniにnRF24L01という無線モジュールを使用しました。ただ、この無線モジュールは技適を取得していないという問題があります。出力を小さくすればＯＫなのかもしれませんが、計算や実測ができません。結局、NodeMCUというモジュールを使用することにしました。 |
|
 |
|

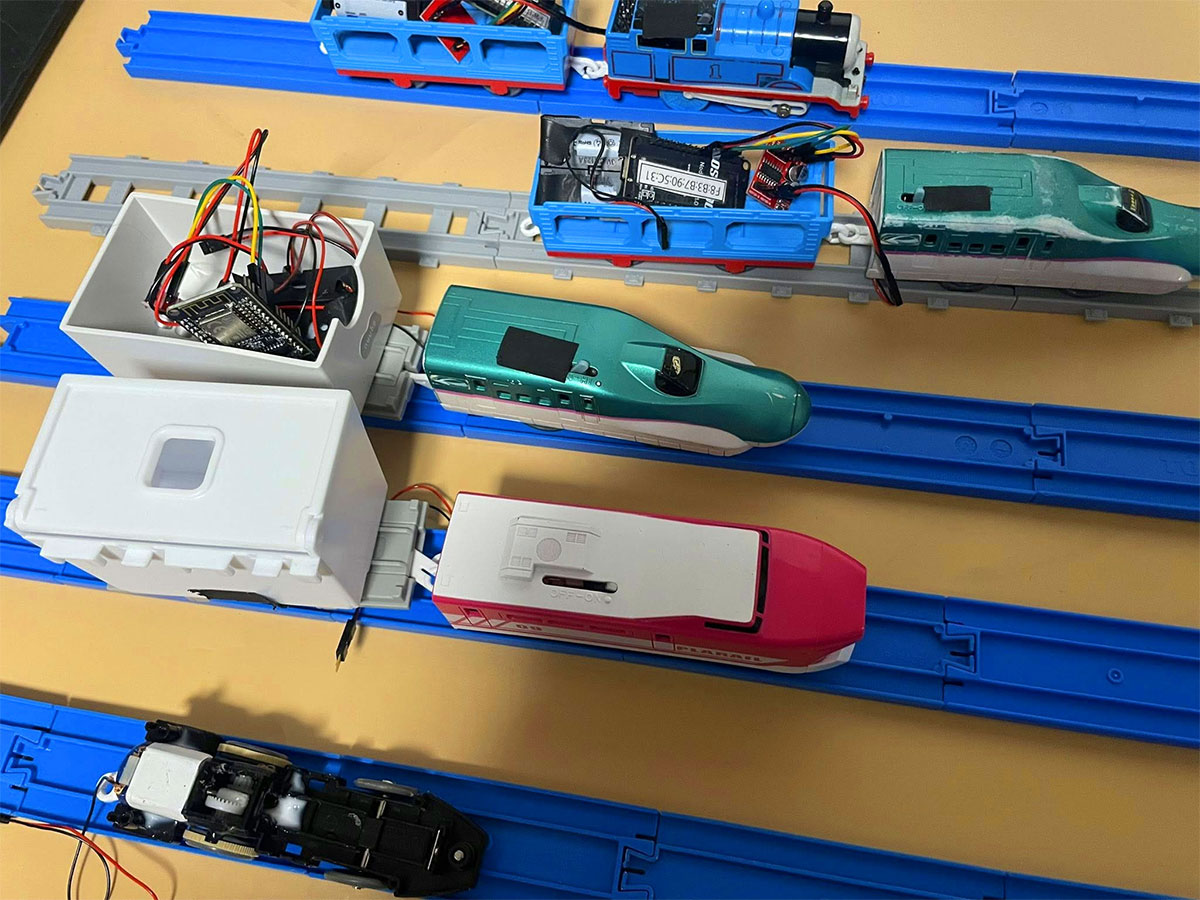

貨車にコントローラと電池ボックスを搭載し、モーター車を配線をいじって、接続しています。 |
|
|
|
大量の線路とモーター車が必要なのでリサイクルショップで調達。宇治（城陽？）のCUBEという店で線路が、伏見のブックオフでモーター車がいっぱい売られているのを見つけたので大量に購入しました。 |
|
 |
|
NodeMCU、モータードライバ、電池ボックスをまとめるために、プリント基板を作ることにしました。 |
|
 |

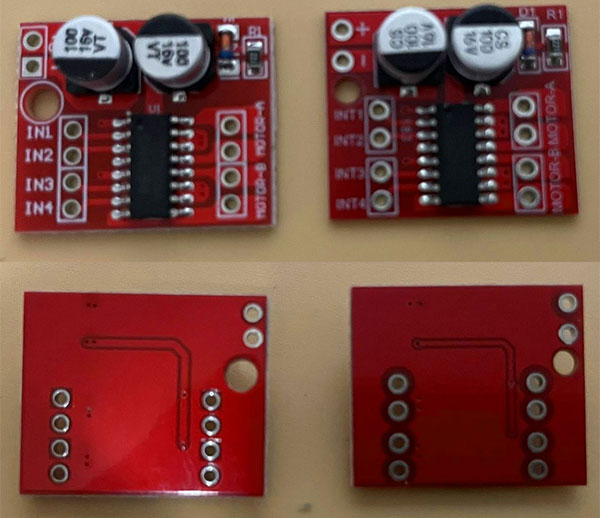

モータードライバ、右のが売り切れてたんで(販売終了？)左のを買ったんですが、IN１〜IN 4
のとこに４ピンを刺そうと思ったら刺さりませんでした。右のはIN２とIN3の間が微妙に広く、２ピンが２組の配置になっているようです。表のパーツだけでなく、裏の配線パターンも同じに見えるんですが。。。プリント基板を作るのに、これは困ります。
|
|
|
