円錐形状または円筒形状の中を樹脂が流れる時の、温度・圧力・粘度を計算するプログラムです。
まだまだ未完成ですが、キャビティ内解析まで拡張する予定です。
コメントの日本語部分はEUCコードなので文字化けしていますが、Linuxのエディターで
見ると読めます。

　　・Ｃ　のソースファイル（flow3.zipファイル）を下記よりダウンロードしてください。
　　・任意のディレクトリーで解凍します。(unzipコマンド）
　　・次にflow3ディレクトリーに移動し、コンパイル(gccコマンド等）します。
　　・カレントディレクトリーで実行してみてください。

　コンパイルの例
　　gcc -lm -o flow3 main.c inputob.c inputmat.c inputmou.c solve.c print.c file.c

　　　　　flow3という実行ファイルが作成される
　　　　　（math.h内関数を使用する場合は-lmオプションを付ける）

　　./flow3 ---カレントディレクトリで実行

　　簡易プラスチック射出成形シュミレーションプログラム
　　　　スプルー、ランナー偏　Ver3　 →　flow3.zip

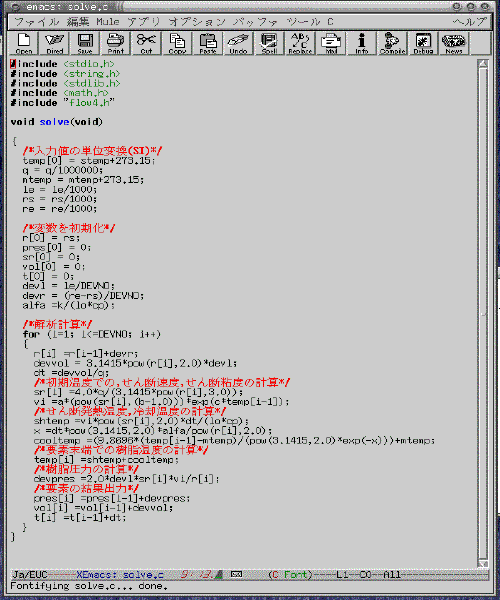

例　ソースファイル　solve.c　を　xemacs　で開いた例

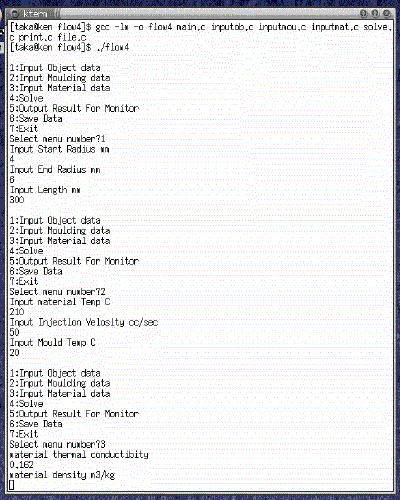

Linux コンソールにて実行
（下記ではファイル名　flow4　で実行していますが、実際は　flow3　にて実行願います）

入力樹脂データの入手は困難と思われるため、


参考に汎用グレードPPのデータを利用してください。

汎用グレードPPデータ
thermal conductibity 　 W/m/℃ 　 0.141
density　 cu・m/kg 729
specific heat 　J/Kg/℃　　　　　　　 　2400
viscosity constant
con. A 307132
con. B 0.30837
con. C -0.005819
no flow temp. ℃　　 145
　
参考までに、樹脂データの測定例を示します
入力樹脂データ書式（ＳＩ単位）

1)　熱伝導率
　単位　W/m/℃

2)　比熱
　単位　J/Kg/℃
　
3)溶融密度
　単位　J/cu・m

4)流動停止温度
単位　℃

5)　粘度（パワー・ロウ定数）
　単位　Pa・SeC　(管長補正・ラビノヴィッチ補正後の真の粘度)

　　　　　　　 （B-1）
　　　η=Aγ　exp(CT)

　　　　　η:　粘度　Pa・sec
　　　　　γ:　せん断速度　1/sec
　　　　　T：　樹脂温度　°K

　　キャピラリー測定法データを上記モデルで回帰処理し
　　定数　Ａ，Ｂ，Ｃ　を求める。
