FX-702Pの倍速改造について

　カシオ(CASIO)製のプログラム電卓、FX-702Pは簡単な改造でクロックを倍速化，3倍速化することが可能で，私も改造していました。もともと，15年以上前に雑誌(多分，今は無き「マイコン」誌)に載っていた記事を参考にして改造したのですが，もはや記事を持っていないので内容を確認することができません。ただ，何かの参考になるかもしれませんので，私の持っているFX-702Pの様子を写真で公開することにします。内容の保証はできませんので，これを参考にして改造する際は，あくまで自己責任でお願いします。また，クロックを倍速化，3倍速化すると，それに従って電池の消費も早くなることにご注意ください。

2001/05/26追加 (参考情報)
　FX-702Pの倍速改造に関して，FX掲示板にMITEC_85Aさんが書き込みされています(2001/4/30，2001/5/17)。そちらもぜひご覧ください。

　なお，兄弟機のFX-602Pに関しては，こちらのページをどうぞ。

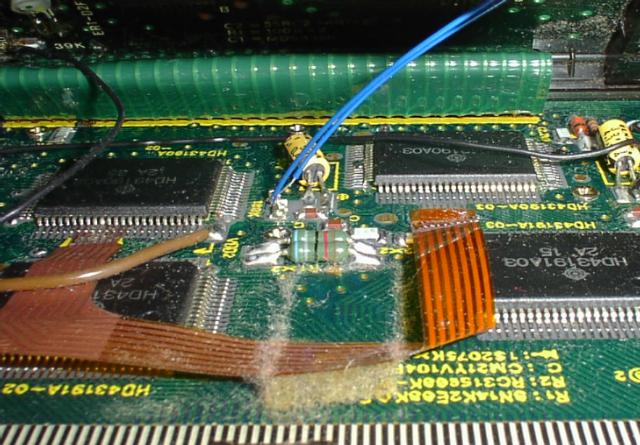

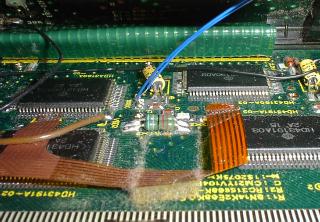

写真1　基板からの配線の引き出し

(クリックすると拡大します)

　上の写真はキーボード側の基板を上(液晶ディスプレイ)側から見たものです。180K？と黄色で書かれた部分の端子の両端から，それぞれ線を外に引き出します。あと，裏蓋を開けるときには，ねじを4本はずした後，上下に少しゆらしながら開けるとやりやすいようです。

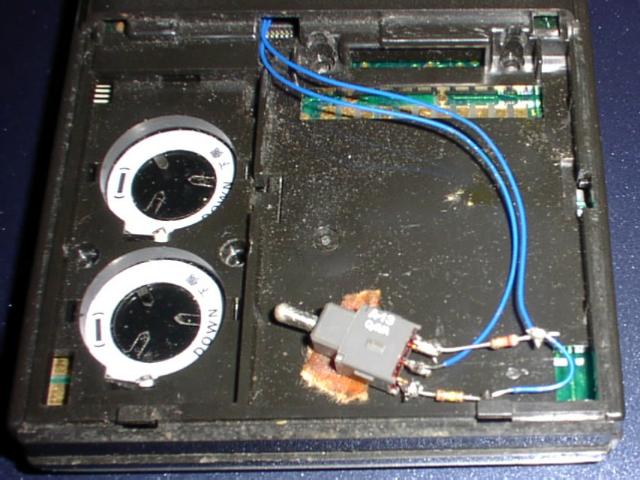

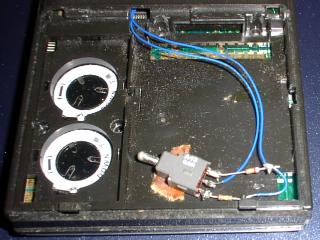

写真2　クロック切換スイッチの取り付け

(クリックすると拡大します)

　引き出した線は上の写真のように，裏蓋の穴を通して外に出します。そして，3点式のトグルスイッチに取り付け，抵抗を取り付けます。抵抗の色は，それぞれ金・橙・赤・灰と金・黄・緑・茶でした。抵抗の色の読み方をもう覚えていないので，お手数ですが必要な方はご自分でお調べください。(^^;　トグルスイッチをニュートラルにするとクロックは通常で，それぞれの側に倒すと，倍速あるいは3倍速(1.5倍速だったかも?)になります(どちらの抵抗がどちら側かは忘れてしまいました)。
