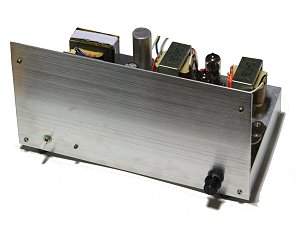

2SC1172 トラターボ 　アンプ




　家庭用ステレオセットが真空管式からト

ランジスターに切り替わる時期に、それま

で真空管式セットに使われていた出力管が

製造中止になってしまったので、真空管式

セットの回路や部品を、そのまま活用出来

るように、たまリントン回路やトラターボ

回路といった真空管とトランジスターとの

ハイブリッド回路が考案されました。

　それらの回路情報は、「手作りアンプの会」のホームページの「会員のページ」の中で、「たまリントン

とトラターボ」として詳しく解説されていましたが、残念ながら今は回路図が表示されなくなっています。

ただ私はそのページを丸ごとローカルディスクに保存していたので、今回挑戦してみる事にしました。

　手持ち部品の流用などでオリジナルの回路とは違ってますが、以下のようにドライバー管のカソード電流

を分流してベース電流として、パワートランジスターを駆動するという物で、ドライブ管の数倍の出力を得

る事が出来ます。

　気を付けなければならないのはトランジスターの耐圧で、出力トランジスターには通常の動作でも電源電

圧の倍の電圧が掛かるので、使用したトランジスターの耐圧は５００Ｖ以上の種類を選んでいます。さらに

カットオフ時にはパルスノイズも発生するので、ＯＰＴの１次側にパルスノイズ対策のコンデンサーも入れ

ています。そういう意味で、あまり電源電圧を上げられないのにＯＰＴは通常入手可能な１次側５ｋΩとし

た為に、出力的には３Ｗ程度しか得られませんでした。

　なおダーリントンとしたのは、耐圧の高い石は大概がブラウン管テレビの水平出力用だったので、ｈｆｅ

が１０前後しかないのですが、そのような石だと必要なベース電流も大きくなるので、ドライブ管にも大電

流の流せる出力管を使う必要があり、それでは出力トランジスターが無くても同様の出力を得る事が可能に

なってしまいます。こうなると敢えてトラターポにする必要性もなくなってしまうので、このドライブ管は

電圧増幅管で済ませる前提で考えると、出力トランジスターのｈｆｅは少なくても１００以上ある事が望ま

しくなります。また実際に左右でｈｆｅの揃う石を選ぶのも難しいので、ダーリントンの２個の組み合わせ

でｈｆｅの合う組み合わせを探しました。むろんカタログデータではなく実測値で、です。なおオリジナル

は、三結の６ＢＭ８をドライブ管をとして、出力はｈｆｅ１０の単体のトランジスターとしていました。

　一方、電源は手持ちの電源トランスを使い４倍圧整流で必要な電圧を得ています。また半導体式リップル

フィルターの後に、さらに左右別々のＣＲを入れてクロストークの向上を図っています。

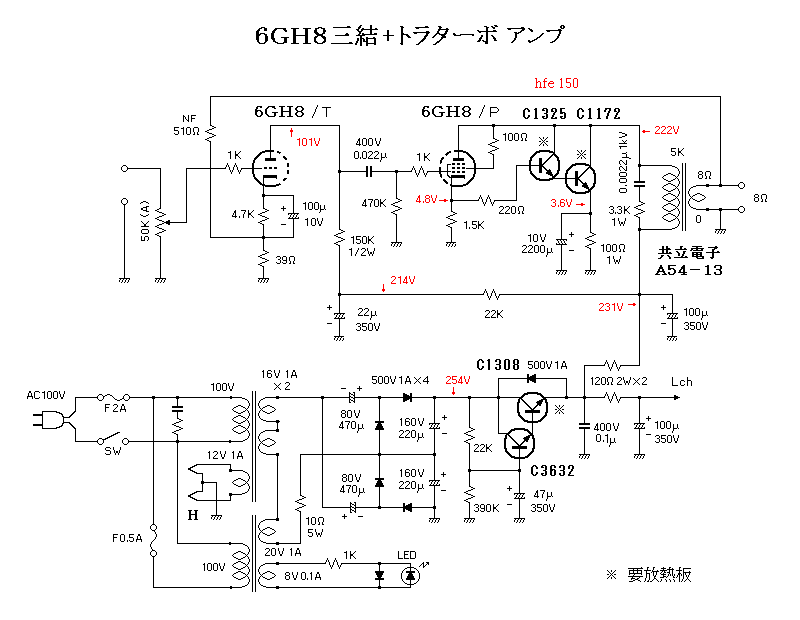

　という事で、以下のような回路になりました。






　　製作のポイントとしては

１．出力段に使用したトランジスターは手持ちの古いもので、現在は入手困難なので入手可能なものから選ぶ

　　しかありませんが、先に述べた理由で耐電圧の高いものを選ぶ必要があります。特にＶｃｂｏは高くても

　　Ｖｃｅｏが意外と低いものが多いので注意が必要で、どちらも５００Ｖ以上の耐圧のにして下さい。

２．ＯＰＴ１次側に入っているコンデンサーはパルスノイズ対策で、これも高耐圧のものにして下さい。容量

　　が大きいほどトランジスターは安全になるのですが、それだけ高域特性が低下するので、０．００４７μ

　　から０．００２２μ程度が良いと思います。オリジナルは０．００４７μでしたが、私の場合は予備の石

　　があるので、少し冒険をして容量を減らしましたが今の所は問題無いようです。

３．ＯＰＴは共立電子の「真空管用出力トランス　A54-13」ですが、本機ではＯＰＴの一次側にノイズ対策

　　の強力な補正が入っているので、定格が同じなら他社のＯＰＴでも問題なく使えるでしょう。ただ今回の

　　ＯＰＴの素の特性は、後ほど述べるように結構良さそうです。

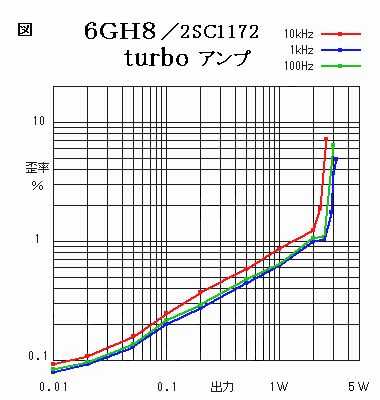

諸　特　性


　最大出力は、見込み通り３Ｗ程度

得られました。ただ、高域の特性が

悪いのですが、出力トランジスター

保護の為にＯＰＴにＣＲを入れて、

パルス電圧対策としているので仕方

ありません。

　一方で、ＮＦ量と比べてもＤＦ値

が高いのが目を惹きます。


利得　１８.８ ｄＢ （8.7倍）

ＮＦＢ　１０.１ ｄＢ （3.2倍）

ＤＦ= ２０　on-off法 /１kHz

無歪出力２.８Ｗ　THD１.３％/１kHz

最大出力３.１Ｗ　THD　５％/１kHz

残留ノイズ　０.１ｍＶ

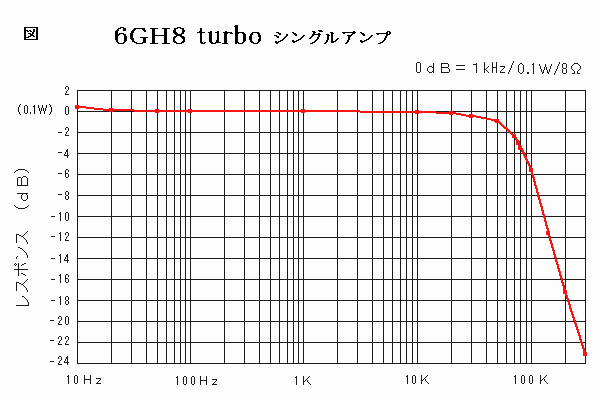

　次に周波数特性で、高域が伸びないのは上記の通りパルスノイズ対策の所為ですが、それでも高域端に

山谷などは無くＯＰＴの特性を反映して素直に落ちています。ただ低域端が少し盛り上がっていて、これ

は出力段のエミッタ抵抗に抱かせたケミコンの容量不足と思われるのですが、この程度なら音質的にも安

定度の面でも問題はないでしょう。という事で、最終的に１０〜７６ｋＨｚ／−３ｄＢの良好な特性が得

られました。

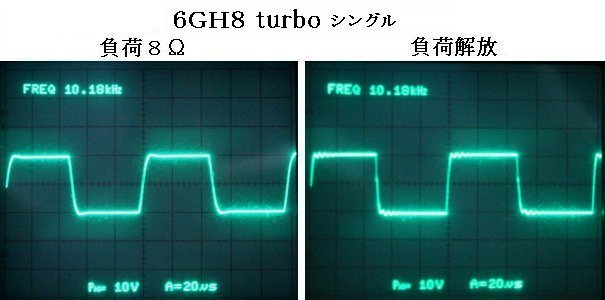

　最後に高域安定度の確認で10kHzの方形波応答も見たのですが、負荷開放でも波形の崩れは少なく全く

安定しています。これを見ても今回のＯＰＴの素の特性は、意外と良かったようです。


　今回のトラターボアンプの製作では、当初は高域特性は諦めていました。上記で述べたように出力トラン

ジスターの保護の為には、高域を犠牲にするしかなかったからです。それでもここまで伸ばせれば、実用上

は必要十分な高域特性を確保出来たように思います。



　後　　記

　本機のドライバー管は６ＧＨ８という事で、あまり馴染みがありませんが、一般的な三極五極の電圧増幅

管の中では、五極管ユニットを三結にした時のｒｐが低い球だったので選んだものです。当初は６Ｕ８Ａを

使って見たのですが、三結時のｒｐが高く負荷５ｋΩでは上手く動作しませんでした。ただ先に述べたよう

に、ドライバー段に出力管は使いたくなかったので、敢えて６ＧＨ８を選んだものです。出力段のトランジ

スターにもっとｈｆｅの高い合わせを選べば６Ｕ８Ａでも良いのでしょうが、あまりｈｆｅが高いと不安定

になるので、今回程度の組み合わせが無難な処だろうと思います。

　話は変わりますが、本機のＤＦ値は「２０」とかなり高い値を示しました。ただしＮＦを掛けているので

無帰還時のＤＦ値を測ったところ、同６．７となりました。これを負荷５ｋΩで受けているので、出力段の

内部インピーダンスは０．７５ｋΩとなり、古典三極管の２Ａ３並の低い内部抵抗値を示しています。ただ

し、これは出力トランジスター自身の特性ではなく６ＧＨ８の五極管ユニット三結時の特性を電流ブースト

した結果だろうと思うので、それなら「電圧増幅管とトランジスターを組み合わせれば古典三極管の代用に

なるかも？」という新たな可能性も覗えて、これは面白い研究課題が出来たように思います。
