１８ＧＶ８三結ＳＥＰＰＶｒⅡ

１８ＧＶ８三結ＳＥＰＰＶｒⅡ

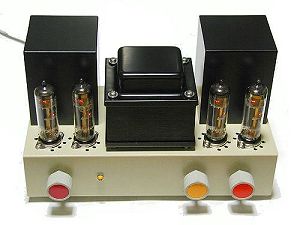

　　前章のローコストアンプは、メインで紹介

　したＳＥＰＰアンプの評判が今一つで、２番

　手で紹介したＳＲＰＰアンプの方が好評でし

　た。ＳＥＰＰアンプの方は回路が複雑な割に

　は得られる出力が２.５Ｗしかなく、これで

　は魅力に乏しいと思われたようです。

　　ただ出力管は三結でも５Ｗは得られる球で

　予算に拘らずに電源さえ強化すれば、僅かな

　変更で出力ｕｐが可能で、回路としては魅力

　的なのに惜しいと思っていました。

　そんな時に、トランスの自作で知られるＫ.ａｍｅさんのご厚意で、本機に最適の小型ＭＴ（マッチング

トランス）を巻いて頂いたので、魅力的なセットに変身させるべく１８ＧＶ８ＳＥＰＰアンプの高性能化

を計る事にしました。

　前章の回路との一番の変更点は電源電圧で、ケミコンの耐圧目一杯まで電圧を上げました。そこで巻線

電圧で３２０Ｖ程度の電源トランスが欲しいのですが、今回はなるべくコンパクトに組みたくて春日無線

にコアの小さめなトランスを特注しました。さらに本機ではヒーター巻線を２つ用意して、カソード電位

が高い上側のヒーターは高耐圧のＣを介して接地するようにしています。それ以外では電源電圧が高くな

るのに対応して、バイアスが適正になるように初段と出力段のカソード抵抗を増やしています。という事

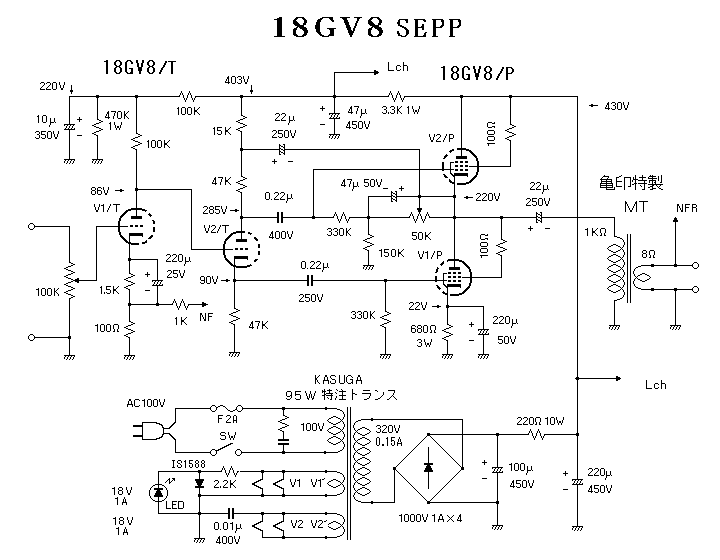

で以下のような回路になりました。

製作のポイント

　ＭＴは先にも触れましたがＫ.ａｍｅさんのご厚意で巻いて頂いたもので、残念ながら既成の市販品には

相当品がありません。しかし旧タンゴのＰＰ用ＯＰＴ、ＣＲＤ－８のように１次巻線の中間タップが切り

離せるモノなら、それを並列にする事で代用する事が出来ます。

　電源トランスは３２０Ｖ　０.１５Ａ、１８Ｖ　１Ａ×２という仕様です。もしも既成品のトランスを使

うのなら、ノグチのＰＭＣ－１５０Ｍが良いのですが、この場合は、６.３Ｖ＋６.３Ｖ＋５Ｖ＝１７.６Ｖ

としてヒーター点火すれば良いと思います。ただしその場合には、上側出力管のカソード電位がヒーター

カソード間耐圧２００Ｖを越えてしまうのですが、バラック実験では異常無く動作していました。

　またケミコンの耐圧が４５０Ｖと半端なのは、特別なトランスを使っていてどうせ再現性に乏しいのな

らと、手元にあった基板取付用ケミコンを使ったからで、正規に取り扱われている規格品のケミコンなら

耐圧５００Ｖのを使って下さい。

諸　特　性

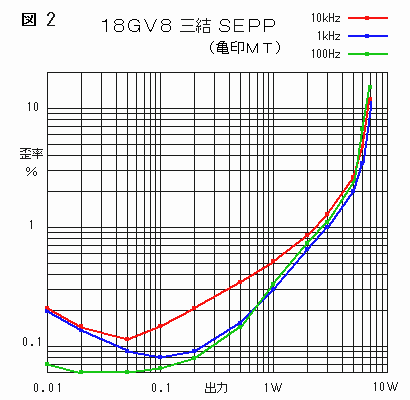

　歪率データとしては高域がやや

揃っていないのですが、これは位

相反転をＰＫ分割にして、そこに

打ち消しを掛けた為ではないかと

思います。リークマラードで利得

を稼ぎＮＦを多く掛ければ、もう

少し見栄え良くなると思うのです

が、低ＮＦにしてはこれでも良い

特性だと思います。

無歪出力5.0Ｗ　THD2.0％１kHz

ＮＦＢ　　約６.４ｄＢ

DF=4.8　on-off法１kHz 1V

利得 14.8dB(5.5倍) １kHz

残留ノイズ　0.55ｍＶ

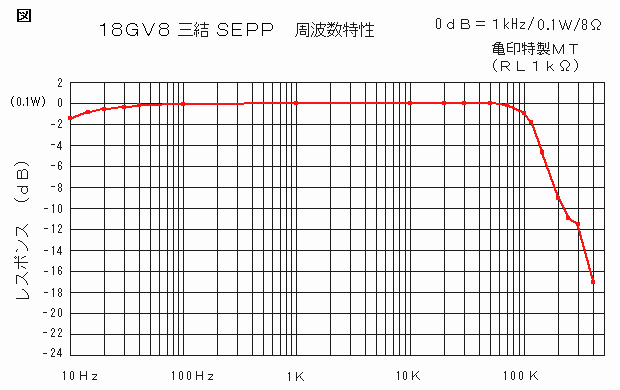

　次に周波数特性で、優秀な亀印特製マッチングトランスのお陰もあり高域が１００ｋＨｚ以上まで素直

に伸びています。このトランス単体の特性では３００ｋＨｚ付近に山谷があったのですが本機では消えて

いて、よく見ると痕跡らしき箇所はあるのですが、山谷という程ではなく、わりと素直な高域特性になっ

ていると思います。全体の帯域としても10Hz～120kHz/-3dBという広帯域な特性が得られました。

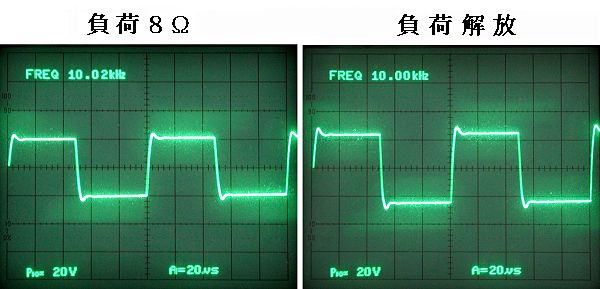

　最後に方形波応答をみると、僅かにオーバーシュートが見られるのですが、負荷解放でも意外と安定し

ていて、また先の周波数特性でもほとんど問題無かったので、補正は入れませんでした。

　今後の課題

　もしも本機を追試しようする場合はマッチングトランスの入手が問題になるのですが、これを業者など

に特注すると決して安くはありません。先に述べたように、市販のＰＰ用トランスを流用するのが良いと

思うのですが、高価なＯＰＴを使ったのでは当初のポリシーから外れてしまうので、多少の改造を加えて

でも廉価なＯＰＴを使いたいものです。高電圧を扱うトランスの改造は危険を伴うので、本来ならば紹介

すべきではないのですが、本機の場合は出力コンデンサーにより増幅回路から絶縁されていて、マッチン

グトランスにさほどの高電圧は掛からないので、改造実験をしてみました。詳しくは次章をどうぞ。
