SC系の内部

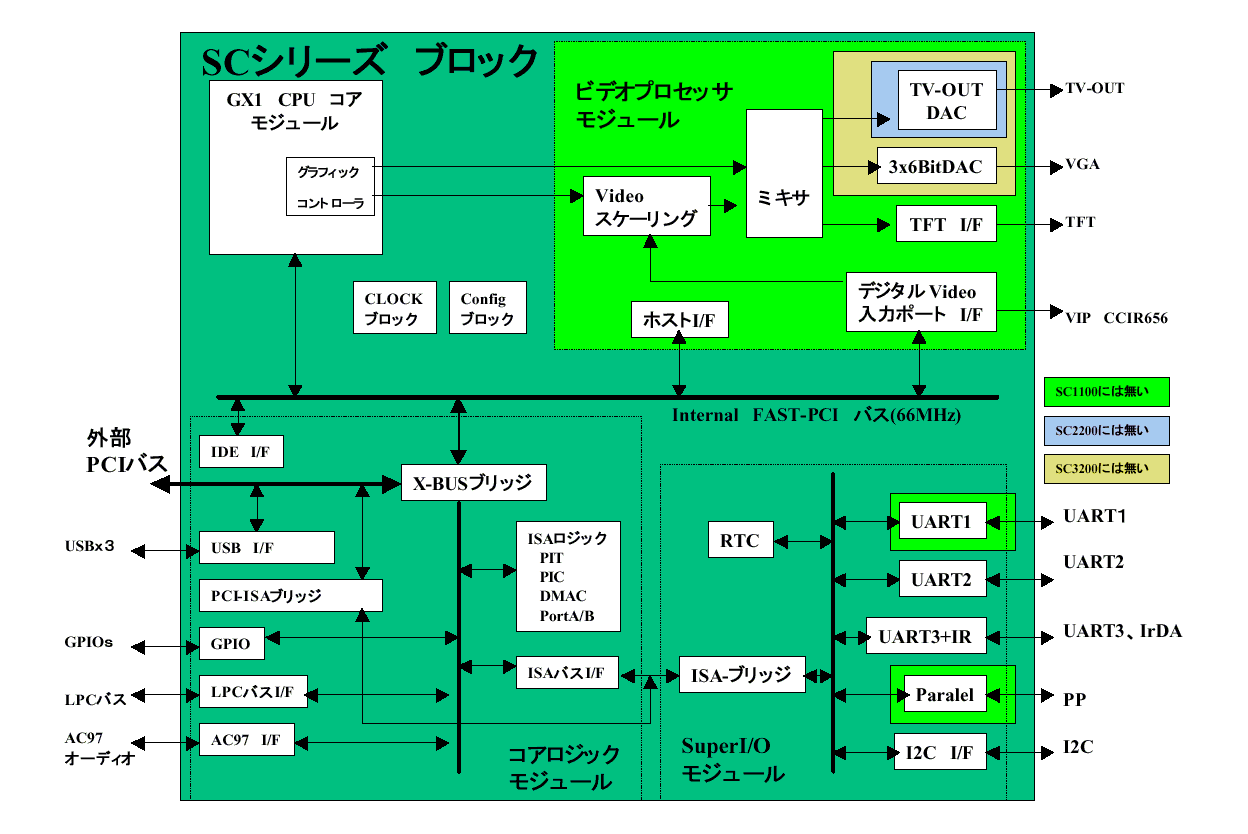

SCシリーズはNS社がCyrixを買収した後に開発に着手しました。　NS社はSuperI/Oを最初に開発したLSIメーカです（こちらもすでにWinbondに売却されてしまいました）。あまり知られていませんが、NS社はPicoPowerというNotePC用のチップセットを開発した会社も買収しており、Cyrix買収前から独自に４８６によるシングルチップLSIの開発を行っていました。このような経緯からCyrix買収後、社内の資産とCyriｘのCPUを統合化し、新たなシステムＬＳＩの開発を行いました。　当時は東芝のＬｉｂｌｌｅｔｏなどミニノートがブームでしたが、これほどの高集積のＬＳＩは市場にはまだありませんでした。　ＮＳ社がターゲットとしたのは実はＰＣではなく、いわゆる情報家電でした。そのために、ＣＰＵ以外に家電で有用な機能が搭載されています。　ＳＣシリーズは集積された機能によって4種類あります。基本的にはＧＸ１-ＣＰＵコア、ＣＳ５５３０サブセット、ＳｕｐｅｒＩ/ＯサブセットにＶｉｄｅｏプロセッサーが統合されています。　

ＳＣシリーズはＣＰＵがＧＸ１コアですので性能はＧＸ１とほぼ同じです。実際にパフォーマンスを測定するとシステム性能では５％程高くなります。　ＰＣＩバスを使わずにサウスブリッジが接続された効果と考えられます。　内部のＰＣＩバスは66ＭＨｚで動いており、このバス上にサウスブリッジ、ビデオプロセッサー、ＩＤＥコントローラが接続されています。外部ＰＣＩバスはクロックを落としてもＣＰＵ内部のＰＣＩバスに影響を及ぼさないためにＰＣＩ−ＰＣＩブリッジで接続しています。　バスに関してユニークなのは、ＰＣＩバスとＩＳＡバスがマルチプレクスされていることです。　ＳＵＢ-ＩＳＡとはいえ、シングルチップでＰＣＩとＩＳＡをサポートできることはシステムの構築には大きなメリットがあります。　内部にはＦＤＤとＰＳ２を除くほとんどＰＣ機能が集積されており、システムの仕様とＣＰＵの内部構造、制限事項を熟知していれば、きわめてシンプルな構成で色々な装置に組み込むことができます。　ビデオプロセッサーはＣＣＩＲ６５６に対応したデジタルビデオキャプチャ回路、スケーラ、ミキサー、アルファブレンディング回路、Video-DAC、ＴＦＴインターフェースで構成されています。　これらの機能はデジタルＴＶやＶｉｄｅｏ−ＯＮ−Ｄｅｍａｎｄｏ用のセットトップＢＯＸに使用されます。　ＳＣシリーズを用いた汎用のボードはあまり見かけませんが、小型のモジュールの形で、数社が製品化しています。　いずれも開発にノウハウの必要なＣＰＵ周辺とメモリーインターフェース、ＢＩＯＳが搭載されています。これだけ集積化されていると、外部に簡単な回路を接続するだけで動きますが、その分、ＢＩＯＳなど、動作条件の設定にかなりのノウハウが必要のようです。
