SCシリーズのハードウエア構成

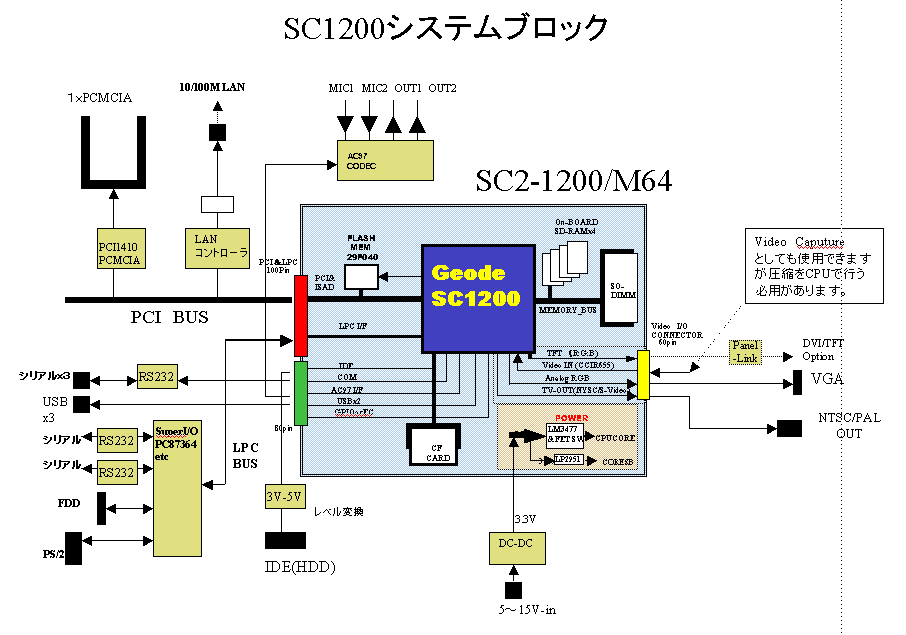

SCシリ-ズはCPUに多くの機能が集積されているので外部は簡単な回路で動かすことができます。　下の例はピノーのPNMシリーズを用いて外部にLAN、PCMCIA、Audio,　レガシ関連のI/O増設をした時の構成です。　PCIバス上にLAN.、PCMCIAを接続、　LPCバスにはSuperI/O,　AC９７リンクにオーディオコ-ディックを接続しています。電源は３．３Vで動くので簡単なDCDCのみです。　この構成で消費電力は５W程度です。　順次詳細を公開して行きます。
