Logger32が提供しているLogger32 External Interfaceを利用したSample Codeを使って、簡単なｱﾌﾟﾘを作ってみました。

最新版のﾀﾞｳﾝﾛｰﾄﾞはこちらです。

2010/1/29
FreqPad ver3.00

FreqPad ver3.00をﾘﾘｰｽしました。

(1)Menuを整理しました。Option → Setup、Editを新設

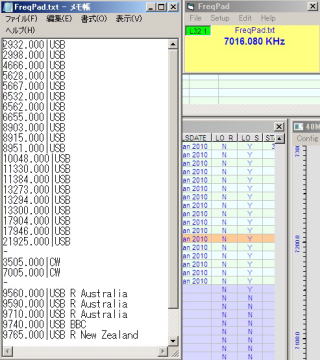

(2)EditをｸﾘｯｸするとWindowsの NotePad上に現在使用中のﾃｷｽﾄﾌｧｲﾙを開きます。NotePad上での編集結果を有効にするにはﾃｷｽﾄﾌｧｲﾙを保存した後、FreqPadでこのﾃｷｽﾄﾌｧｲﾙを呼びなおします。

2009/3/6
FreqPad ver2.60

FreqPad ver2.60をﾘﾘｰｽしました。

(1)読み込めるﾃｷｽﾄﾌｧｲﾙの最大行数を100にした。(従来は50)
(2)101以上の行は無視
(3)ﾌｧｲﾙ名が正しくiniﾌｧｲﾙに書かれるよう修正

2009/2/17
FreqPad

FreqPadの主要な機能を大別すると次のようになります。
①Logger32に接続されたTranceiverに周波数を読んで、表示する。
②別に用意する周波数/ﾓｰﾄﾞ/Memoが書かれたﾃｷｽﾄﾌｧｲﾙを読み、その任意の項目をｸﾘｯｸすることによりTranceiverをその周波数、ﾓｰﾄﾞに切り替える。

＜FreqPadをｲﾝｽﾄｰﾙ＞
FreqPad.zipを解凍すると、FreqPad.exe、FreqPad.txt、ReadMe.txtの3ﾂのﾌｧｲﾙが得られます。これらをLogger32のﾃﾞｨﾚｸﾄﾘか、或いは専用のﾃﾞｨﾚｸﾄﾘを作りｺﾋﾟｰします。

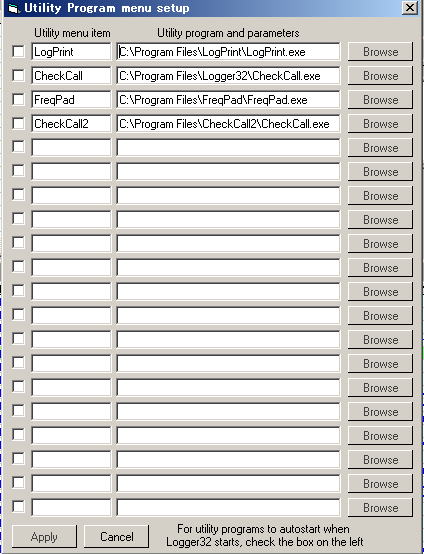

Logger32のTools、Utility program setupからFreqPadを登録します。

Logger32のUtilityから上で登録したFreqPadをｸﾘｯｸします。

最初の起動では上のようなWarningが表示されますがOKﾎﾞﾀﾝをｸﾘｯｸします。画面左上の次の画面が表示されます。表示されない場合はﾀｽｸﾊﾞｰのFreqPadをｸﾘｯｸします。

ｸﾞﾘｰﾝを背景色としたL32 1の表示の意味は、最大5ﾁｬﾝﾈﾙ用意されたﾁｬﾝﾈﾙの1を使って、Logger32とFreqPadの通信が確立しましたということです。さらに続けてFreqPadを起動すればそれはL32 2となります。同じｲﾝﾀｰﾌｪｰｽを使っているCheckCallを起動すればL32 3となります。

Tranceiverの周波数が中央に表示されます。Tranceiverの電源OFFの場合は".000KHz"となります。
この画面を常に表に出す場合には、Optionをｸﾘｯｸし、Always on topにﾁｪｯｸします。
画面の位置、ｻｲｽﾞを任意にｾｯﾄします。
File、Openをｸﾘｯｸし参照すべきﾃｷｽﾄﾌｧｲﾙを指定します。最初は添付のFreqPad.txtを指定します。

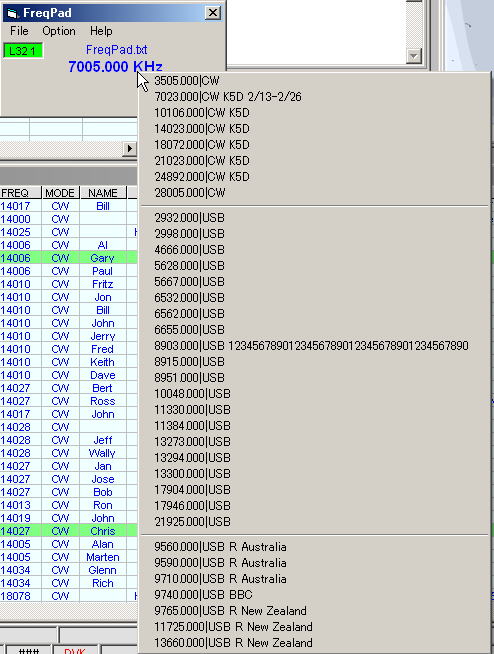

周波数表示ｴﾘｱでﾏｳｽを右ｸﾘｯｸします。

参照すべきﾃｷｽﾄﾌｧｲﾙの内容が表示されます。任意の項目をｸﾘｯｸします。例えば7023.000KHz，，，をｸﾘｯｸします。

Tranceiverは7023.000KHz、CWに制御され、同時にLogger32経由で読み込まれたTranceiverの周波数、及びｸﾘｯｸした項目のﾒﾓが表示されます。

＜好みのﾃｷｽﾄﾌｧｲﾙを作る＞
現在、ﾌｧｲﾙ1ﾂあたりの項目最大数は50です。
FreqPad.txtを参考に好みのﾃｷｽﾄﾌｧｲﾙを作ってください。
周波数、ﾓｰﾄﾞの書式には十分注意してください。

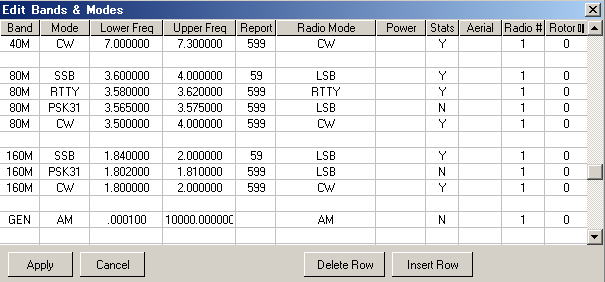

HAM Band以外の所謂ｼﾞｪﾈｶﾊﾞ対応でｺﾝﾄﾛｰﾙする場合、Logger32のBand／Ｍｏｄｅの設定を正しくする必要があります。最下行にGEN、100KHz～100MHz、AMのように設定しておきます。次の例を参考にしてください。

＜その他＞
画面の位置、ｻｲｽﾞ、Always on topのﾁｪｯｸ有無、参照ﾃｷｽﾄﾌｧｲﾙ名はFreqPadと同じﾃﾞｨﾚｸﾄﾘのFreqPad.iniに保存されます。
