外部ｲﾝﾀｰﾌｪｰｽ

2009/3/7
＜microKeyerとRigexprt plus＞

あらためてこれ等のｲﾝﾀｰﾌｪｰｽについて気のついたことを整理してみます。

micrlKeyer
(1)仮想comﾎﾟｰﾄは必要なだけ自分で作る、
(2)FSKはMMTTYでちゃんと動作する。
(3)K3のﾕｰﾃｨﾘﾃｨﾌﾟﾛｸﾞﾗﾑを使ったFW更新は、ﾎﾝﾄのcomﾎﾟｰﾄに接続替えしないと使えない。
(K3からの応答ﾃﾞｰﾀが受け取れない)
(4)外部電源が必要

Rigexpert Plus
(1)仮想comﾎﾟｰﾄはｲﾝｽﾄｰﾙ時に自動的に作成される。
(2)FSKは、MMTTYでは仮想comﾎﾟｰﾄを認識出来ず、使えない。(私の環境のせいだけかも知れないが、XP、Vistaともにﾀﾞﾒ)　FSKｷｰｲﾝｸﾞのみﾎﾝﾄのcomﾎﾟｰﾄを割り当てる必要がある。
(3)K3のﾕｰﾃｨﾘﾃｨﾌﾟﾛｸﾞﾗﾑを使ったFW更新も問題なく出来る。
(4)電源はUSBから供給される。
(5)USB Audio Codecを使うことが出来るのでPCのSound Card入出力ｹｰﾌﾞﾙが不要

どちらも一長一短があって完璧ではありませんが、総合的にはRigexpert Plusに軍配が上がりそうです。

MMTTYでFSKﾎﾟｰﾄを認識できない問題が解決しました。
FTDIUNI.exeを走らせてﾚｼﾞｽﾄﾘのごみをきれいに掃除した後にﾄﾞﾗｲﾊﾞを再ｲﾝｽﾄｰﾙしました。これでMMTTYでもFSKﾎﾟｰﾄを認識してくれるようになりました。
FTDIUNI.exeはRigExpertに付属するｲﾝｽﾄｰﾙCDに入っているとのことでしたが、何故か私のCDには入っていませんでした。
貴重な情報をいただいたJA1SCW、JK1KSB両氏に厚くお礼申し上げます。　　2009/3/8追記

2008/12/14
＜CW Keyerとmicro Keyer＞

Windows Vistaで動作させた時に頻繁にUSB接続が切断される問題がありましたが、最新のﾄﾞﾗｲﾊﾞ、FWをｲﾝｽﾄｰﾙしてCW Keyerをﾃｽﾄしてみました。また同じくmicroHAMのmicro Keyerを手に入れたので簡単なﾃｽﾄをしてみました。

現在の最新Windowsﾄﾞﾗｲﾊﾞは、USB Device Router ver7.2.2です。また、CW Keyer/micro Keyerの最新FWはver5.4となっています。

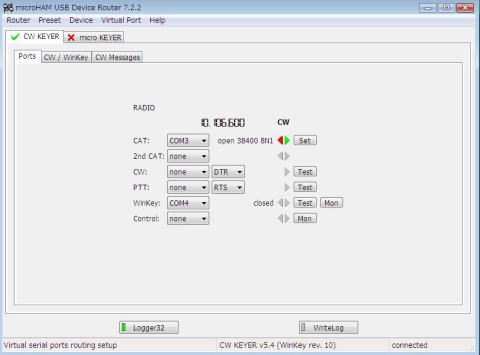

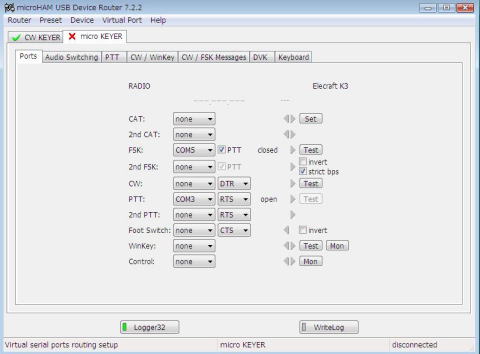

USB Device RouterはmicroHAMのUSB Deviceに共通に使われますが、その設定画面は接続するDeviceにより多少違います。

CW Keyer

現在Windows VistaがｲﾝｽﾄｰﾙされたPCで、最新のUSB Device RouterとCW Keyerをﾃｽﾄ中ですが、USBが切断されることもなく安定に動作しています。
CW Keyer本体については従来と同じです。私はCATとWinKeyを使っています。

micro Keyer
micro KeyerⅡ発表後micro Keyerは生産終了になったようですが、UKのﾊﾑｼｮｯﾌﾟから購入することが出来ました。CW Keyerにはない、SoundCard IN/OUT、FSKｷｰｲﾝｸﾞが追加されています。

micro KeyerとIC-706MKⅡとの組み合わせでのﾃｽﾄについては下記をご覧ください。

http://www.ne.jp/asahi/ja1nlx/ham/

現在Elecraft K3専用の接続ｹｰﾌﾞﾙを手配中です。K3との組み合わせでのﾃｽﾄはまた後日。

2008/2/25
＜CW KeyerとRigExpert Plusの概要＞

ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑとTranceiverとのｲﾝﾀｰﾌｪｰｽは、その機能の違いにより様々な製品を手にすることが出来ます。どんな機能があればいいのかはﾕｰｻﾞｰによって違うので、自分にあった製品を選択する必要があります。
一方、各種ﾄﾞﾗｲﾊﾞ等をｲﾝｽﾄｰﾙするPCのOSによっては動作が正常でない場合もあります。代表的なｲﾝﾀｰﾌｪｰｽであるmicroHAMのCW KeyerとMixWのRigExpert Plusを比較することにします。

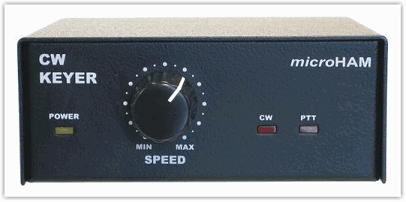

microHAM CW Keyer

＜機能＞
(1)各社TranceiverとのCATｲﾝﾀｰﾌｪｰｽ内蔵
(2)K1ELのWinKeyﾁｯﾌﾟ内蔵、前面ﾊﾟﾈﾙにｽﾋﾟｰﾄﾞ調整VRがある。
(3)外部DC電源が必要
(4)PCとの接続はUSBｹｰﾌﾞﾙ1本

＜特徴＞
(1)ﾃﾞｼﾞﾀﾙﾓｰﾄﾞには対応していませんが、CAT、CW Keyerだけで良ければｼﾝﾌﾟﾙで使いやすくできています。
(2)microHAMでは、ﾃﾞｼﾞﾀﾙﾓｰﾄﾞにも対応の上位機種も用意しています。
(3)各社TranceiverとのCATｲﾝﾀｰﾌｪｰｽはｼﾞｬﾝﾊﾟｰを切替えるだけで対応します。また機種別に専用ｹｰﾌﾞﾙが用意されています。
(4)ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑ側でﾎﾟｰﾄの設定をした上、専用のｱﾌﾟﾘｹｰｼｮﾝでﾎﾟｰﾄの設定をする必要があります。複数のTranceiverに対応した設定をﾌﾟﾛﾌｧｱｲﾙに保存することが出来ます。
(5)私の場合の最大の問題は、Windows Vistaへの対応が完全ではなかったことです。microHAMではﾄﾞﾗｲﾊﾞのVista対応を済ませたとしていますが、最新ﾊﾞｰｼﾞｮﾝでも頻繁にUSB接続が切断される問題が解決されていません。

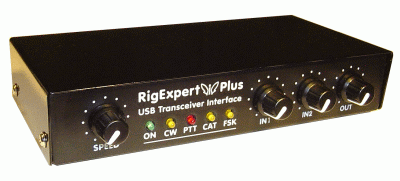

MixWのRigExpert Plus

＜機能＞
(1)各社TranceiverとのCATｲﾝﾀｰﾌｪｰｽ内蔵
(2)K1ELのWinKeyﾁｯﾌﾟ内蔵、前面ﾊﾟﾈﾙにｽﾋﾟｰﾄﾞ調整VRがある。
(3)ﾃﾞｼﾞﾀﾙﾓｰﾄﾞに対応(USB Audio Codec)し、ﾃﾞｼﾞﾀﾙｻｳﾝﾄﾞｶｰﾄﾞ内蔵。前面ﾊﾟﾈﾙにSound In 2ﾁｬﾝﾈﾙ、Sound Out 1ﾁｬﾝﾈﾙのﾚﾍﾞﾙ調整VRがある。
(4)電源はUSBから供給するので専用の外部電源が不要
(5)PCとの接続はﾃﾞｼﾞﾀﾙﾓｰﾄﾞも含めUSBｹｰﾌﾞﾙ1本

＜特徴＞
(1)CAT、CW Keyer、ﾃﾞｼﾞﾀﾙﾓｰﾄﾞ全てに対応しています。
(2)CW Keyerを内蔵していない下位機種もあります。
(3)各社TranceiverのCATｲﾝﾀｰﾌｪｰｽはｹｰｽ後面の25ﾋﾟﾝｺﾈｸﾀにあがっていて、適当なﾋﾟﾝから信号を取り出します。また機種別に専用ｹｰﾌﾞﾙが用意されています。
(4)専用ﾄﾞﾗｲﾊﾞをｲﾝｽﾄｰﾙし、ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑ側でﾎﾟｰﾄの設定をすればお終いです。CW Keyerよりずっと簡単に済みます。
(5)最大の関心事はﾄﾞﾗｲﾊﾞのWindows Vista対応ですが、K3、Logger32と組合せた2ｹ月程のﾃｽﾄでは問題なく動作しています。

まとめ
CAT、CW keyerに特化した機能のみのCW Keyerは、Windows Vistaで問題なく動作すればお勧めの一品です。
昨年のFKでの運用では、ﾉｰﾄﾊﾟｿｺﾝ(WindowsXP)にｲﾝｽﾄｰﾙしたLogger32、CW KeyerとFT897で快適に動作しています。

http://www.microham-usa.com/index.html

RigExpert PlusはこれだけでCAT、CW Keyer、ﾃﾞｼﾞﾀﾙﾓｰﾄﾞに対応し、USB Audio CodecによりPCとの接続はUSBｹｰﾌﾞﾙ1本で済みます。SoundCard in/out用のｱﾅﾛｸﾞｹｰﾌﾞﾙが不要です。今のところWindows Vistaでも問題なく動作しておりお勧めの一品です。何箇所か窓口があるようですが私は下記に注文しました。

http://www.rigexpertcanada.com/

どちらも直接注文で入手しましたが、注文してから2週間程度で品物が到着します。基本的にはｻﾎﾟｰﾄもしっかりしています。

2006/2/26
microHAM CW Keyerについて

CW Keyerの特徴的な機能を紹介します。

CW KeyerはK1ELのWinKeyﾁｯﾌﾟを内蔵しています。ですからﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑはCW符号に応じたASCIIｺｰﾄﾞをCW Keyerに渡し、CW KeyerがCWｷｰｲﾝｸﾞ信号に変換してTranceiverをｷｰｲﾝｸﾞします。従ってPCの忙しさ程度に無関係に正確なｷｰｲﾝｸﾞ信号が得られます。
Logger32のCW machineは内蔵のkeyerとwinkeyを切替えて使うことが出来ます。内蔵keyerはPCの動作状況により符号が乱れることがありますが、winkeyﾓｰﾄﾞを使用すれば常時正確で、乱れの無いCWを送信することが出来ます。

・ PCにはCOM、LPTﾎﾟｰﾄが不要でUSBﾎﾟｰﾄがあればよい。
・ Windows ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑ、ｺﾝﾄﾛｰﾙﾌﾟﾛｸﾞﾗﾑに対応
　- USB Device Routerによる仮想comﾎﾟｰﾄに対応
　- ﾌﾟﾘｾｯﾄ機能で各種ﾌﾟﾛｸﾞﾗﾑに瞬時に対応
・ CI-V、FIF-232、IF-232、RS-232経由のTranceiver制御が可能
　- そのままでIcom、Kenwood、Ten-Tec、Yaesu等のTranceiverに対応しているのでﾚﾍﾞﾙｺﾝﾊﾞｰﾀ不要です。
・ K1ELのWinKeyﾁｯﾌﾟを内臓
　- 前面ﾉﾌﾞによるｽﾋﾟｰﾄﾞ調整
　- ﾕｰｻﾞｰﾒﾓﾘ(最大9)
　- PS/2ｷｰﾎﾞｰﾄﾞによるCW送出
　- PS/2ｷｰﾎﾞｰﾄﾞ/ｷｰﾊﾟｯﾄﾞによるﾒｯｾｰｼﾞ再生、機能設定
　- PS/2ｷｰﾎﾞｰﾄﾞ又はｷｰﾊﾟｯﾄﾞによるCW送出はPC接続なしでも可能
　- PTT出力
　- ｻｲﾄﾞﾄｰﾝ内臓(ON/OFF可能)
　- 電源ON時には不揮発ﾒﾓﾘに保存されている設定を読み込むことが出来る
・強力なRFI対策
　- ﾁｮｰｸ、ﾌｨﾙﾀ採用
　- 適切な回路設計とｼｰﾙﾄﾞ
・ｺﾈｸﾀ
　- USB、Radio　1/8”
　- ﾊﾟﾄﾞﾙ　1/4”、PS/2 MiniDIN6、CW RCA、PTT RCA
・前面ﾊﾟﾈﾙLEDによるCW、PTT動作状態の確認
・ﾒﾀﾙ/ｱﾙﾐｹｰｽ
・ｲﾝﾀｰﾈｯﾄ経由でﾌｧｰﾑｳｪｱ/ｿﾌﾄｳｪｱのｱｯﾌﾟｸﾞﾚｰﾄﾞ

CW Keyerの導入手順書(日本語)が必要な方はこちらまで

2006/1/25
WinKeyerについて

WinKeyerはK1EL製のCW keyerです。
このKeyerは普通のKeyerと絶対的に違う特徴があります。一言で言えばｽﾀﾝﾄﾞｱﾛｰﾝで使うのではなく、ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑと連携して使うことを前提に作られているのです。というよりｽﾀﾝﾄﾞｱﾛｰﾝで使うには若干不便です。

多くのﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑは内蔵のｿﾌﾄｳｪｱによるKeyerを備えていることはご存知の通りです。それはLogger32、CT、N1MM等々、これが無いと一人前とは言えない位の必要機能です。ただ、常に、どんな条件でも正確なCW信号を発生するのは難しいのです。今のLogger32は初期の頃に比べると随分良くなっていますが、それでも時にはPCが忙しい場合には信号が乱れたりするのです。

WinKeyerのｺﾝｾﾌﾟﾄは簡単に言えば次の通りです。
①PCとｼﾘｱﾙ接続し、ﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑからCW符号をｱｽｷｰｺｰﾄﾞでもらい、WinKeyerが実際のCW信号に変換します。
②WinKeyer自体にﾊﾟﾄﾞﾙ入力があり、いつでもﾊﾟﾄﾞﾙによるCWも送出することが出来ます。
③WinKeyerはﾛｷﾞﾝｸﾞﾌﾟﾛｸﾞﾗﾑから色々な設定(所謂ｳｪｲﾄ調整、ｽﾋﾟｰﾄﾞ設定、2台目のRadio用のKeying出力等々)が出来ます。

特に①が単なるｽﾀﾝﾄﾞｱﾛｰﾝのCW keyerと違うところで、これにより｢絶対に｣乱されることの無い、正確なCW信号が送出できるのです。

WinKeyerの心臓部は8ﾋﾟﾝのICで、これを使った他の製品の一つにmicroHAMのCW Keyerがあります。
これはWinKeyerの機能は勿論ですが、PCとの接続はUSBｲﾝﾀｰﾌｪｰｽであり、更にRadio制御のｲﾝﾀｰﾌｪｰｽまで備えています。

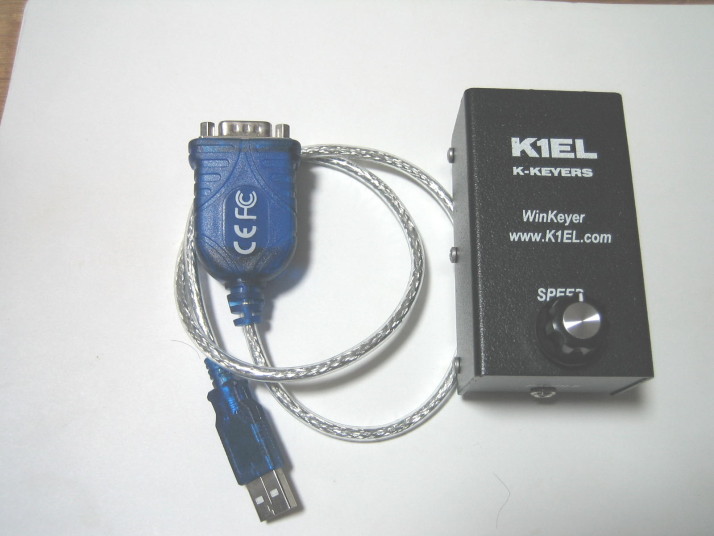

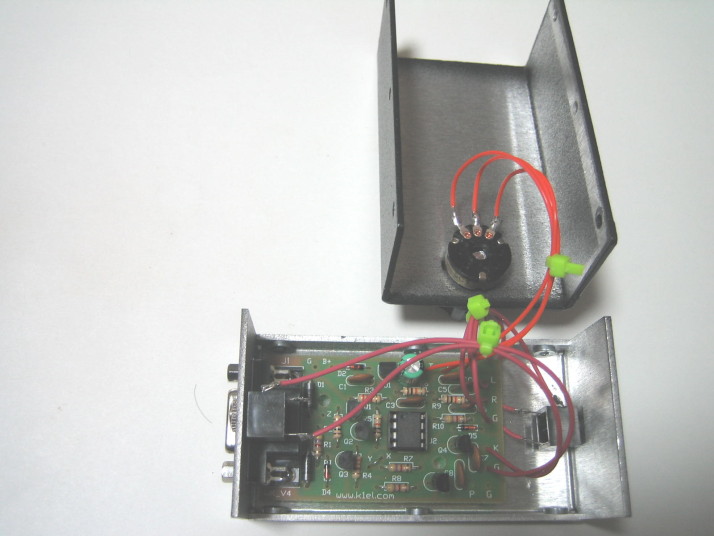

K1ELはWinKeyerのｷｯﾄを発売しています。上の写真は専用ｹｰｽに組み込んだWinKeyerと、PCとの接続にUSB/ｼﾘｱﾙ変換器を使用した時の接続例です。

最後にLogger32側の対応です。
Logger32のCW machine windowの設定ﾒﾆｭｰではLogger32内臓Keyerか、WinKeyerかを選択することが出来ます。
更にWinKeyerを選択した場合の設定ﾒﾆｭｰではWinKeyerが備える、殆ど全ての機能を設定することが出来ます。

WinKeyerの詳細については、こちらをご覧下さい。
