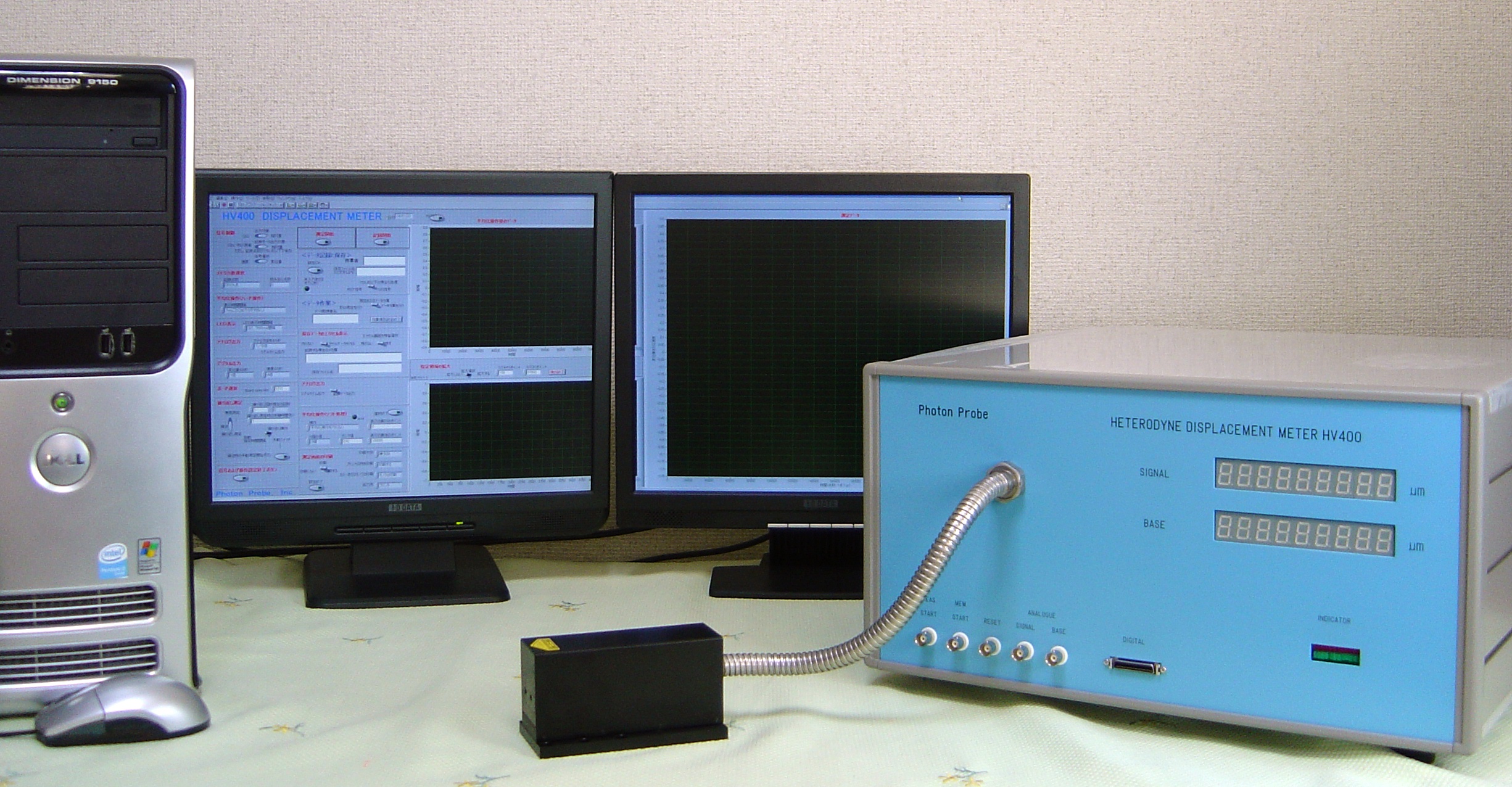

ＨＶ４００外観写真

　　　　　　　　　　構成は、本体、プローブ、ＰＣ、ＬＣＤ２台、ボード、ケーブル、からなります。

　プローブは、本体と結合され、レーザ光を出射し、反射光を受光します。出射ビーム数は１本か２本です。プローブの構成に関してはその計上などを含め、打ち合わさせていただきます。
　１つの本体から、２つのプローブを取り付けることも可能です。
　本体はフロントパネルより、プローブとつながっています。（図はデモ用のためのプローブで、金属管を短くしてあります。通常は２ｍ長さが標準です）。フロンパネル上には２段の７セグＬＥＤがあります。これらはリアルタイムで変位量または速度を示します。上段が”ＳＩＧＮＡＬ”データを出力し、下段は”ＲＥＦＥＲＥＮＣＥ”データを示します。また５つのＢＮＣがあり、左より、測定開始信号入力、記録開始信号入力、リセット信号入力、”ＳＩＧＮＡＬ”データのアナログ出力、”ＲＥＦＥＲＥＮＣＥ”データのアナログ出力、です。その横にコネクタがあり、リアルモードでのデジタルデータを２４ビットパラレル出力します。
　ＰＣは、本体に対して命令を送り、データを収集、記録します。操作、データ表示、データ解析などは、２台のＬＣＤ上に示されます。
また、ＰＣは複数台の本体を制御することができます。

断りなく、概観、構成、使用PC、及び、ソフトの改良の結果、スペックの変動があります。
